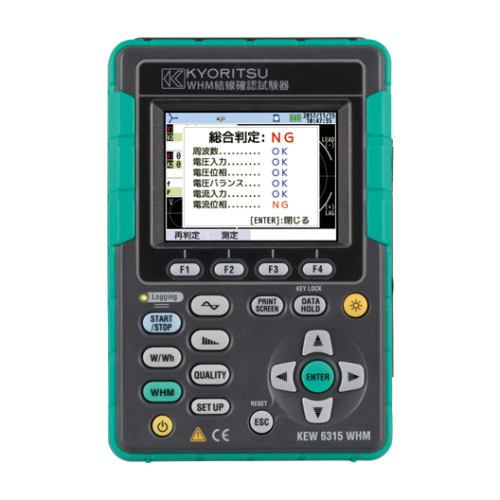

WHM結線確認試験器

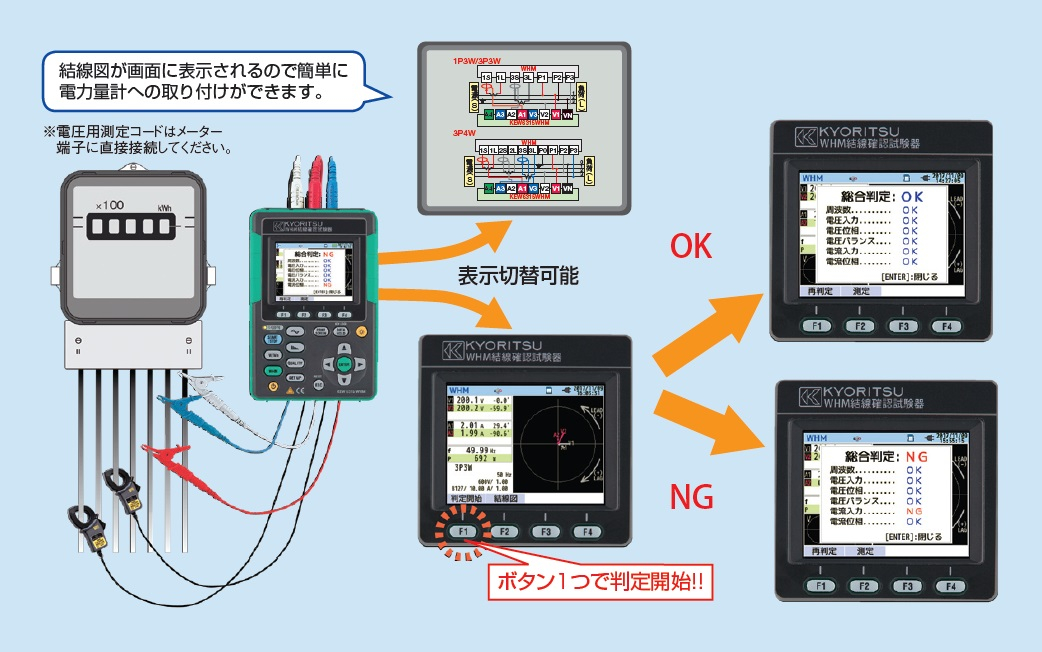

WHM（電力量計）の結線を簡単・確実・スピーディーに判定！
- 電力量計の新設・取り換え配線工事後の結線確認が簡単・確実に実施でき、工事品質の向上を強力支援
- 判定結果は一目で良否がわかる「OK」、「NG」表示（測定値や位相角からの解析は不要）
- 電圧の大きさ・バランス・位相および電流の大きさ・位相から自動で良否を判定
- 測定ライン（100～240V）から電源を供給可能なアダプタを標準装備
- 配線方式は単相2線、単相3線、三相3線、三相4線式タイプの電力量計に対応
- 電源品質測定(高調波、インラッシュカレント、波形表示…etc）により様々な電源トラブルの原因究明をサポート
製品概要
仕様
■電力管理および電源品質管理詳細仕様についてはKEW 6315のページを参照ください。
| 測定ライン | 単相2線（4系統）、単相3線（2系統）、三相3線（2系統）、三相4線 |
|---|---|
| 測定項目 | 電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、無効電力量、 皮相電力量、力率、中性線電流、デマンド、高調波、電源品質 |
| その他の機能 | デジタル出力端子機能、アナログDCV入力機能 |
| 電圧レンジ [RMS] | 600.0/1000V（CF：3 以下） |
| 電流レンジ [RMS] | 8128（50Aタイプ）：5000mA/50.00A/AUTO |
| 有効電力確度 | ±0.3%rdg±0.2%f.s.＋クランプセンサ確度（力率１、正弦波、40～70Hz） |
| 力率の影響 | ±1.0%rdg（力率1に対する力率0.5の指示値） |
| 周波数範囲 | 40～70Hz |
| 電圧トランジェント サンプリング速度 |
24μs |
| 確度保証温湿度範囲 | 23±5℃、相対温度：85%以下（結露のないこと） |
| 使用温湿度範囲 | 0～45℃、相対温度：85%以下（結露のないこと） |
| 保存温湿度範囲 | －20～60℃、相対温度：85%以下（結露のないこと） |
| 適合規格 | IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V / CAT Ⅱ 1000V 汚染度2 IEC 61010-2-030，IEC 61326，IEC 61000-4-30 Class S IEC 61000-4-15，IEC 61000-4-7 |
| 電源 | AC100～240V±10%（45～60Hz） |
| 使用電池 | 単３形（アルカリ or NiMH）×6 |
| 外形寸法/質量 | 約175(L)×120(W)×68(D)mm／約900g（電池含む） |
| 本体付属品（本体と同梱） | 7255（電圧用測定コード） 7219（USBケーブル） 7169（電源コード） 8128（負荷電流クランプセンサ）×2台 8312（電源供給アダプタ） 8326-02（SDカード 2GB） 9125（キャリングバッグ） 単３形乾電池LR6×6、入力端子プレート×6 クイックマニュアル、取扱説明書 |
| 別売オプション | 8124/8125/8126/8127（負荷電流検出型クランプセンサ） 8130/8133/8135(*)（フレキシブルクランプセンサ） 8146/8147/8148（リーク電流～負荷電流検出型クランプセンサ） 9132（マグネット付携帯ケース） |
KEW Windows for KEW 6315（ソフトウェア）は、こちらからダウンロードできます。
* KEW 6315WHMのファームウェアのバージョンがV4.00以降で使用可能です。
カタログ・資料
よくある質問
-
「一般的にダウンロードされていません」という表示がされ、ソフトウェアがダウンロードできない
お使いのパソコン側でダウンロードするソフトウェアに信頼性があるかを確認しています。
以下の手順を参考に、ダウンロードを行ってください。例：KEW LOG Soft2の場合
- ダウンロードボタンをクリックし、ファイルをダウンロードする。
- 「開く」をクリック
（「名前を付けて保存」「保存」をクリックしても問題ありません）
※「開く」「名前を付けて保存」「保存」が表示されない場合は、右図のダウンロード画面が表示されます。

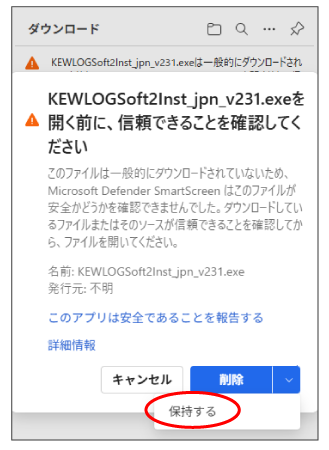

- 「～は一般的にダウンロードされていません。～を開く前に信頼できることを確認してください」のメッセージの上までカーソルを移動する。
移動するとメッセージの端に表示される「･･･」をクリック。（赤丸箇所）
- 「保存」をクリック
- 「詳細表示」をクリック
- 「保持する」をクリック
- 「ファイルを開く」をクリック
※下記画面が表示されない場合は、9.に進んでください
- メッセージが表示された場合は、「はい」をクリック
※下記画面が表示されない場合は、9.に進んでください。
- インストーラが起動したら、メッセージに従ってインストールを行ってください。
（KEW LOG Soft2の場合は、下記画面が表示されます）
※インストールについては、各ソフトウェアのインストールマニュアルをご確認ください。
