負荷電流検出型クランプセンサ(電力計用)

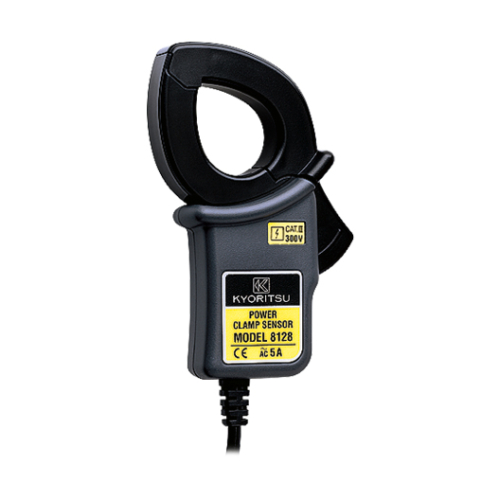

MODEL 8128

¥18,000(税込¥19,800)

MODEL 8128
CEマーキング
φ24mm
・DINプラグ採用
・位相特性に優れた高性能コア採用
  • φ24
  • MAX5A
  • ACA
適応機種 501050205050(*), 63006305, 63106310WHM63156315WHM

* ご使用の前に、適応機種一覧をご確認ください。

被測定導体径 φ24mm
定格電流 AC 5A(Max.50A)
出力電圧 AC 50mV/5A [Max.500mV/50A] (AC 10mV/A)
確度 ±0.5%rdg±0.1mV(50/60Hz)
±1.0%rdg±0.2mV(40Hz~1kHz)
位相特性 ±2.0°以内(45~65Hz)
コード長/出力端子 約3m/MINI DIN 6pin
出力インピーダンス 約20Ω
適合規格 IEC 61010-1, IEC 61010-2-032, CAT III 300V 汚染度2, IEC 61326
使用温湿度範囲 0~50℃、相対湿度85%以下(結露無きこと)
外形寸法 100(L)×60(W)×26(D)mm
質量 約160g
本体付属品(本体と同梱) 9095(携帯用ケース)
取扱説明書、ケーブルマーカー
別売オプション 7146(バナナφ4変換プラグ)
7185(延長コード)
