電源品質アナライザ

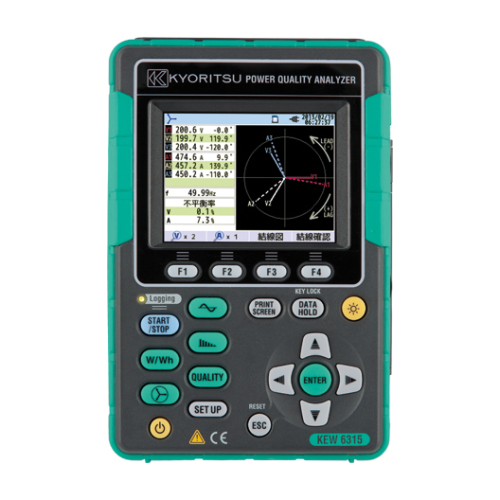

KEW 6315

¥200,000(税込¥220,000)

KEW 6315
CEマーキング
電源品質・電力量すべてを1台で同時に記録
・電力・電源品質を同時記録
 電力/高調波/波形/電源品質をすべてのチャンネル (ch)
 (電圧3ch、電流4ch)で同時に記録
・すぐに使えるサポート機能
 スタートナビ、結線チェック、センサ自動検出により
 簡単・確実な記録をサポート
・より精度の高い測定を実現
 有効電力確度 :±0.3%rdg
 電圧/電流確度 :±0.2%rdg
 電源品質測定の国際規格IEC 61000-4-30 Class S に適合
・IEC 61010-1 CAT IV 300V, CAT III 600V, CAT II 1000V
・多彩なセンサオプション
 各種クランプセンサ、フレキシブルセンサをご用意、
 1000mAレンジから3000Aレンジまで対応
・現場で電力使用状況を確認
 トレンドグラフ、デマンド推移図により一目で確認可能。表示部は鮮明で
 視認性にすぐれた3.5型カラーTFT液晶画面
・PC、Android端末でモニタリング
 Bluetooth無線通信により測定値をリアルタイムでモニタリング可能。
 データはSDカードへ保存
  • TRUE RMS
  • USB
  • Bluetooth
  • 外部電源
KEW Smart 6315
Google Play で手に入れよう Androidアプリ
Google Play ストアで無料配信しています

<動作環境>
Android バージョン 3.0 以降
解像度WVGA (800X480) 以上
Google Play ストアで "KEW Smart" のキーワードで検索してください。
【ご注意】アプリケーションのダウンロードには別途通信料がかかる場合があります。

How To 動画



測定範囲

測定ライン 単相2線(最大4系統)、単相3線、三相3線、三相4線
測定・演算項目 電圧、電流、周波数、有効電力、無効電力、皮相電力、有効電力量、
無効電力量、皮相電力量、力率、中性線電流、デマンド、高調波、
電源品質(スウェル/ディップ/瞬停、トランジェントオーバー電圧、インラッシュカレント、不平衡率、IECフリッカ)
その他の機能 デジタル出力機能、アナログDCV入力機能

電圧測定

レンジ [TRUE RMS] 600.0/1000V
有効入力範囲(*1) 各レンジの1~120% (rms) 及び各レンジの200% (peak)
表示範囲 各レンジの0.15~130% (0.15%未満は0表示)
確度 600.0V レンジ:(正弦波40 〜70Hz)
 公称電圧100V 以上の電線路を対象として、公称電圧の10%〜150%の
 入力では、公称電圧の± 0.5%が誤差範囲
 その他、公称電圧100V 未満の電線路または、公称電圧の10%未満、
 150%を超える入力では、± 0.2% rdg ± 0.2% f.s.
1000V レンジ:± 0.2% rdg ± 0.2% f.s.(正弦波40 〜70Hz)
クレストファクタ 3以下
電圧トランジェント
サンプリング速度
24µs

電流測定

レンジ [TRUE RMS] 8128/8135 (50A タイプ): 5000mA/50.00A/オート
8127 (100A タイプ): 10.00/100.0A/オート
8126 (200A タイプ) : 20.00/200.0A/オート
8125 (500A タイプ) : 50.00/500.0A/オート
8124/8130 (1000A タイプ): 100.0/1000A/オート
8146/8147/8148 (10A タイプ): 1000mA/10.00A/オート
8133 (3000Aタイプ) : 300.0/3000A/オート
有効入力範囲(*1) 各レンジの1~110% (rms) 及び各レンジの200% (peak)
表示範囲 各レンジの0.15~130% (0.15%未満は0表示)
確度 ±0.2%rdg±0.2%f.s.+クランプセンサ確度(正弦波、40~70Hz)
クレストファクタ 3以下

有効電力測定

確度 ±0.3%rdg±0.2%f.s.+クランプセンサ確度 (力率1、正弦波、40~70Hz)
力率の影響 ±1.0%rdg (40~70Hz、力率1に対する力率0.5の指示値)

一般仕様

周波数範囲 40~70Hz
内部メモリ容量 フラッシュメモリ (4MB)
メモリカード SDカード (2GB)
通信機能 USB Ver2.0 / Bluetooth Ver2.1 + EDR準拠 Class2
表示 3.5型カラーTFT液晶 (320×240ピクセル)
適合規格 IEC 61010-1 CAT IV 300V,CAT III 600V,CAT II 1000V 汚染度2
IEC 61010-2-030、IEC 61010-031、IEC 61326
IEC 61000-4-30 Class S、IEC 61000-4-15、IEC 61000-4-7
確度保証温湿度範囲 23±5℃、相対湿度:85%以下(結露の無きこと)
使用温湿度範囲 0~45℃、相対湿度:85%以下(結露の無きこと)
保存温湿度範囲 -20~60℃、相対湿度:85%以下(結露の無きこと)
電源 AC100~240V / 50~60Hz / 7VA max
使用電池 単3形(アルカリ or Ni-MH)×6
(アルカリ乾電池使用時、バックライトOFF: 約3時間)
外形寸法/質量 175 (L)×120 (W)×68 (D) mm
約900g (電池含む)
本体付属品(本体と同梱) 7255(電圧用測定コード)
7219(USBケーブル)
7169(電源コード)
8326-02(SDカード 2GB)
9125(キャリングバッグ)
クイックマニュアル、単3形アルカリ乾電池×6、入力端子プレート×6
KEW Windows for KEW 6315 (PCソフトウェア)
別売オプション 8124/8125/8126/8127/8128(負荷電流クランプセンサ)
8130/8133(*2)/8135(*2)(フレキシブルクランプセンサ)
8146/8147/8148(リーク電流~負荷電流クランプセンサ)*3
8312(電源供給アダプタ)
9132(マグネット付携帯ケース)

*1 有効入力範囲とは、確度保証範囲のことです。
*2 KEW 6315のファームウェアのバージョンが、KEW 8133はV1.50以降、KEW 8135はV3.00以降で使用可能です。
     最新のファームウェアは、こちらよりダウンロードすることができます。
*3 電力測定には使用できません。

セットモデルもご用意しました
モデル名KEW 6315-01KEW 6315-02
付属センサ 8125 (500A) x 3 8125 (500A) x 2
標準価格 \238,000 (税込\261,800) \220,000 (税込\242,000)
セットモデル共通付属品
●6315×1 ●7255(電圧用測定コード)
●PCソフトウェア(CD) ●7219(USBケーブル)
●7169(電源コード) ●9125(キャリングバッグ)
●単3形乾電池×6 ●クイックマニュアル
●8326-02(SDカード 2GB) ●入力端子プレート×6
