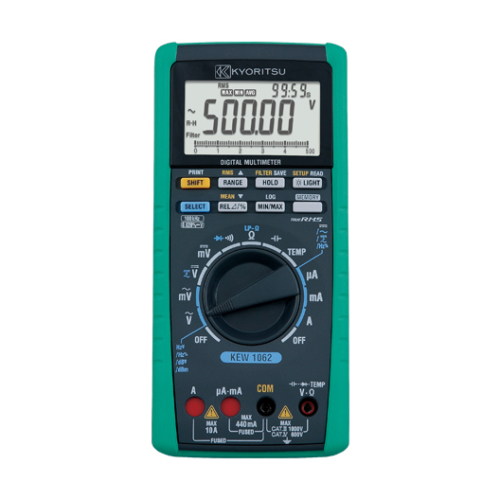

デジタルマルチメータ
ハンドヘルドDMMの最高峰
プロフェッショナルモデル
高確度かつ高性能で信頼ある測定
- DC基本確度0.02%
- 50,000カウント表示
- 真の実効値タイプ
- 広いAC周波数特性 10Hz~100kHz
- 真の実効値/平均値切換機能付き
- DCとACの同時測定表示
- ピークホールド250μs応答
- ローパスフィルター搭載
- ローパワー抵抗測定
- ユーザーキャリブレーション機能付き
現場の過酷な使用環境で高い安全性
- IEC 61010-1 CAT Ⅳ 600V / CAT Ⅲ 1000V 準拠
- 誤挿入防止用電流入力端子シャッター
- 動作温度範囲-20~+55℃
データ管理を強力にサポート
- 大容量の内部メモリを搭載
マニュアルメモリ×100データ,ロギングメモリ×10,000データ - USB接続によりPCでリアルタイムモニタ可能(USB通信セット別売)
*送信可能なデータは最大32,767件です
仕様
基本確度についてのご注意
デジタルマルチメータの確度につきましては、レンジが多いため、基本確度として代表値のみを記載しています。
各レンジの確度はPDFで提供されている製品カタログをご参照ください。
検波方式 | 平均値/真の実効値(切換) |
---|---|
直流電圧 | 50.000/500.00/2400.0mV/5.0000/50.000/500.00/1000.0V (入力インピーダンス:約100MΩ [50/500/2400mV]、10MΩ [5/50/500/1000V]) ±0.02%rdg±2dgt(基本確度) |
交流電圧[RMS] | 500.00mV/5.0000/50.000/500.00/1000.0V (入力インピーダンス:11MΩ<50pF [50/500mV/5V]、10MΩ<50pF [50/500/1000V]) ±1%rdg±30dgt(基本確度) |
DCV+ACV | 5.0000/50.000/500.00/1000.0V (入力インピーダンス:11MΩ<50pF [5V]、10MΩ<50pF [50/500/1000V]) ±0.5%rdg±10dgt(基本確度) |
直流電流 | 500.00/5000.0μA/50.000/500.00mA/5.0000/10.000A ±0.2%rdg±5dgt(基本確度) |
交流電流[RMS] | 500.00/5000.0μA/50.000/500.00mA/5.0000/10.000A ±0.75%rdg±20dgt(基本確度) |
DCA+ACA | 500.00/5000.0μA/50.000/500.00mA/5.0000/10.000A ±1.5%rdg±10dgt(基本確度) |
抵抗 | 500.00Ω/5.0000/50.000/500.00kΩ/5.0000/50.000MΩ ±0.05%rdg±2dgt(基本確度) |
ローパワー抵抗 | 5.000/50.00/500.0kΩ/5.000MΩ ±0.2%rdg±3dgt(基本確度) |
導通 | 500.0Ω(100±50Ω以下でブザーON) |
ダイオードテスト | 2.4000V ±1%rdg±2dgt 開放電圧:<5V(約0.5mA測定電流) |
キャパシタンス | 5.000/50.00/500.0nF/5.000/50.00/500.0μF/5.000/50.00mF ±1%rdg±5dgt(基本確度) |
周波数 | 2.000~9.999/9.00~99.99/90.0~999.9Hz/0.900~9.999/9.00~99.99kHz ±0.02%rdg±1dgt(基本確度) |
DUTY | 10~90% ±1%rdg |
温度 | -200~1372℃ ±1%rdg±1.5℃(Kタイプ温度プローブを使用して) |
付加機能 | データホールド/オートホールド/ピークホールド 、レンジホールド、 最大値/最小値/平均値、抵抗/キャパシタンスゼロ、偏差/演算、 マニュアルメモリ、ロギングメモリ、オートパワーオフ、バックライト(白色LED) |
適合規格 | IEC 61010-1 CAT Ⅳ 600V / CAT Ⅲ 1000V 汚染度2 IEC 61326-1(EMC) |
使用電池 | 単3形乾電池LR6/R6(1.5V)×4 (オートパワーオフ約20分) |
外形寸法 | 192(L)×90(W)×49(D)mm |
質量 | 約560g (電池含む) |
本体付属品(本体と同梱) | 7220A(測定コード) 8926(ヒューズ [440mA/1000V])×1(本体内蔵) 8927(ヒューズ [10A/1000V])×1(本体内蔵) ブランクカバー、単3形乾電池×4、取扱説明書 |
別売オプション | 7234(ワニグチ測定コード) 8115(AC/DCクランプセンサ) 8241(USB通信セット) 8249(DMMプリンタフルセット) 8243(プリンタ通信セット) 8246(プリンタ) 8248A(プリンタ用ACアダプタ) 8247(プリンタ感熱紙) 8405(Kタイプ温度プローブ) 8406(Kタイプ温度プローブ) 8407(Kタイプ温度プローブ) 8408(Kタイプ温度プローブ) 9154(携帯用ケース) |
DMMアプリケーション(ソフトウェア)は、こちらからダウンロードできます。
