高圧絶縁抵抗計

KEW 3122B

¥68,000(税込¥74,800)

KEW 3122B
受変電設備や高電圧機器・電路の絶縁抵抗測定や診断に
・CVケーブルや受変電設備・高電圧機器の絶縁測定に最適
・オートレンジ方式の2重目盛りのスケール板を採用
  • 5000V
定格測定電圧 5000V
有効最大表示値
(2重目盛メータ)
5GΩ/200GΩ(自動切替)
第1有効測定範囲 0.2~100GΩ
確度 指示値の±5%
その他測定範囲の確度 指示値の±10%または目盛長の0.5%
適合規格 IEC 61010-1 CAT IV 300V / CAT Ⅲ 600V 汚染度2
IEC 60529(IP40)
電源/使用電池 単2形乾電池LR14(1.5V)×8
外形寸法/質量 177(L)×226(W)×100(D)㎜
約1.7kg(電池含む)
本体付属品(本体と同梱) 7165A(ラインプローブ)
7264(アースコード)
7265(ガードコード)
8019(先端金具・フック)

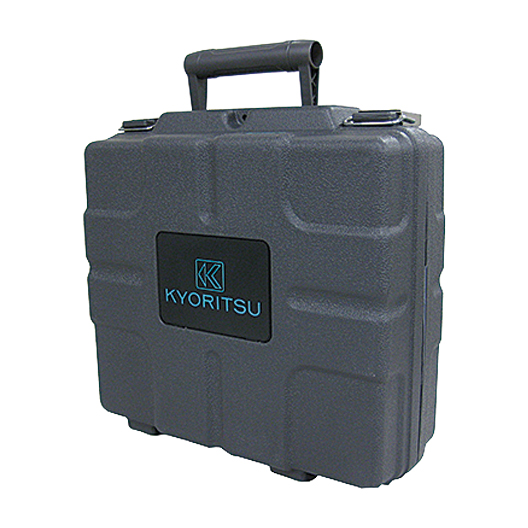

9196(ハードケース)
単2形アルカリ乾電池×8 取扱説明書
別売オプション 7168A(ワニグチタイプラインプローブ)
7253(ワニグチタイプラインプローブ)

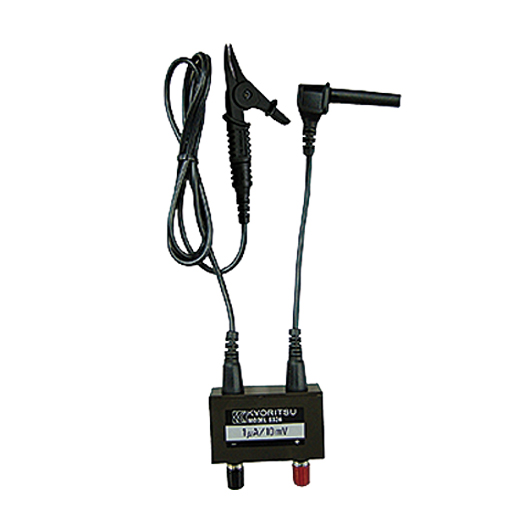

8324(記録計アダプタ)

※G端子接地方式では、誤差が大きくなるため正しく測定ができません。
ガード端子の使用については、こちらを参照してください。
