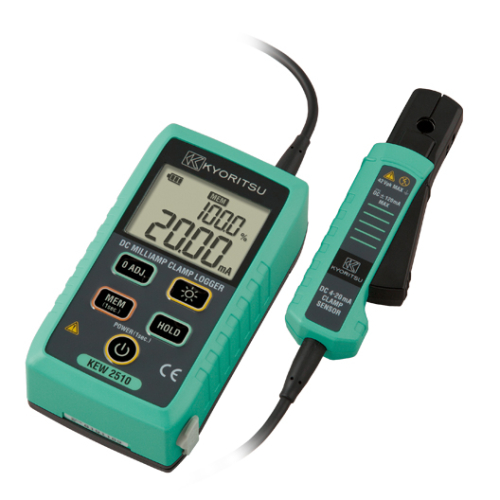

DCミリアンペアクランプロガー
4-20ｍA DCループ電流を回路切断なしに測定可能
プロセス計装やビル計装の信号測定に！
- 直流微少電流測定が可能
- 4～20mAのプロセス計装信号ラインの電流測定に最適
- 測定範囲0.01 ～ 120mA
- 高確度±0.2%、高分解能0.01mA
- 配線の込み入った狭い場所も測定可能な小型センサ
- 被測定導体径φ6mm
- 4mA(0%)、20mA(100%)を基準としたパーセント表示が可能
- バックライト機能搭載（LEDライトに連動）
- 暗所でほのかに光る蓄光式操作ボタン
- 測定部分を照らすLEDライト付き
- 192,000件の大容量データを記録
- 記録データを無線通信 Bluetooth®でPCに転送
- 外部電源を使用することで長時間記録が可能
- 記録計やデジタルマルチメータなどに測定値を出力できるアナログ出力機能
3D View
動画
How To 動画
※動画で使用している製品は、KEW 2500です。
仕様
| 直流電流 | 20/100mA（2レンジオート） ±0.2%rdg±5dgt (0.00 ～ 21.49mA) ±1.0%rdg±5dgt (21.0 ～ 120.0mA) |
|---|---|
| 被測定導体径 | 最大φ6mm |
| 出力 | 記録計出力：DC 1mAに対してDC 10mV |
| 通信機能 | Bluetooth® Ver5.0 |
| 適合規格 |
IEC 61010-1 汚染度2 |
| 動作温湿度範囲 | -10 ～ +50℃ 85%以下（結露のないこと） ACアダプタ使用時：0 ～ +40℃ 85%以下（結露のないこと） |
| 保存温湿度範囲 | -20 ～ +60℃ 85%以下（結露のないこと） |
| 電源 | 単3形乾電池R6/LR6（1.5V）×4（アルカリ形 LR6 を推奨） 外部電源（ACアダプタ 8260） |
| 連続使用可能時間 | 約50時間 （アルカリ乾電池使用時） （バックライト、LEDライト消灯、Bluetooth®通信無し時） （オートパワーオフ 約10分） |
| 外形寸法 | 本体部 ：111（L）×61（W）×46（D）mm センサ部：104（L）×34（W）×20（D）mm コード長：700mm ※センサ 一体型 |
| 質量 | 約310g （電池含む） |
| 本体付属品（本体と同梱） | 9096（携帯用ケース） 8260（ACアダプタ） 単3形乾電池LR6×4、取扱説明書 |
| 別売オプション | 7256（出力コード） |
KEW Windows for 2510（ソフトウェア）は、こちらからダウンロードできます。
