多重接地用アースクランプ
MODEL 4200
¥122,000（税込¥134,200）

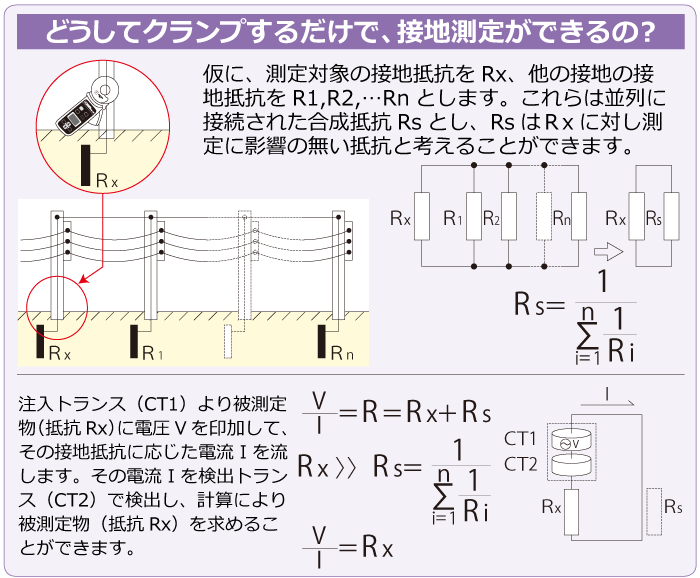

多重接地の接地線をクランプするだけで測定可能
・0.05～1500Ωの接地抵抗測定が、接地線をクランプするだけでOK!（多重・共用・構造体接地で可能）
・1mA～30Aの漏れ電流および交流電流の測定が可能
『真の実効値表示』
・接地抵抗測定時に影響を及ぼす電流を自動検出し、
ノイズマークを表示するノイズチェック機能
・100件のデータを格納可能なメモリー機能
・バックライト／データホールド／ブザー／オートパワーオフ機能
※多重・共用・構造体接地で測定可能であり、
単独接地の測定はできませんので、ご注意ください。
| 接地抵抗(オートレンジ) | 20.00/200.0/1500Ω ±1.5%±0.05Ω（0.00～20.99Ω）*1 ±2%±0.5Ω（16.0～99.9Ω） ±3%±2Ω（100.0～209.9Ω） ±5%±5Ω（160～399Ω） ±10%±10Ω（400～599Ω） 表示のみ確度保証外（600～1580Ω） |
|---|---|
| 交流電流(50/60Hz) (オートレンジ) |
100.0/1000mA/10.00/30.0A *2 ±2%±0.7mA（0.0～104.9mA） ±2%（80mA～31.5A） |
| 被測定導体径 | 最大約φ32mm |
| 動作方式 | 接地抵抗ファンクション：電圧注入・電流検出法（周波数約2400Hz）2重積分方式 交流電流ファンクション：逐次比較方式 |
| 入力オーバー表示 | 測定範囲を超えた場合“OL”表示 |
| 応答時間 | 約7秒（接地抵抗） 約2秒（交流電流） |
| サンプルレート | 約1回/秒 |
| オートパワーオフ機能 | ボタン操作後約10分後にオートパワーオフ |
| 適合規格 | IEC 61010-1 CAT Ⅳ 300V 汚染度2 |
| 過負荷保護 | AC120A/10秒間 |
| 使用電池 | 単3形乾電池 R6/LR6（1.5V）×4 （連続使用可能時間 R6使用時約12時間） |
| 外形寸法 | 246（L）×120（W）×54（D）mm |
| 質量 | 約780g（電池含む） |
| 本体付属品（本体と同梱） | 8304（動作確認抵抗） 9166（（ハードケース） 単3形乾電池 R6×4 |
*1 0.01～0.04Ωは0に補正されます。
*2 クレストファクタ≦2.5（50/60Hz、波高値は60Aを超えないこと）
