多重接地用アースクランプ

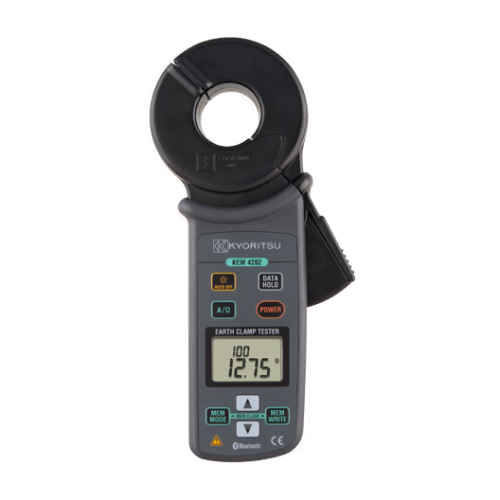

KEW 4202

¥142,000(税込¥156,200)

KEW 4202
CEマーキング
多重接地の接地線をクランプするだけで測定可能
Android™端末とBluetooth®接続による多彩な機能
・0.05~1500Ωの接地抵抗測定が、接地線をクランプするだけでOK!
(多重・共用・構造体接地で可能)
・0.1mA ~ 30Aの漏れ電流及び交流電流の測定が可能
・接地抵抗測定時に影響を及ぼす電流を自動検出し、
 ノイズマークを表示するノイズチェック機能
・最大100件の本体内部メモリデータをAndroid™端末で読み出し保存が可能
・Android™端末の時刻、GPS位置情報も記録
 「いつ?」「どこで?」測定したデータか管理を簡単に!
・コンパレータ機能で測定値が設定値以下/以上の場合、Android™端末から、ブザーでお知らせ

※多重・共用・構造体接地で測定可能であり、
 単独接地の測定はできませんので、ご注意ください。
  • TRUE RMS
  • φ32
  • データホールド
  • オートパワーオフ
  • バックライト
  • Bluetooth

KEW Smart 4202
Google Play で手に入れよう Android™アプリ
Google Play ストアで無料配信しています

<動作環境>
Android バージョン 5~13 対応
解像度WVGA (800X480) 以上
GPS機能搭載
Google Play ストアで "KEW Smart" のキーワードで検索してください。
【ご注意】アプリケーションのダウンロードには別途通信料がかかる場合があります。

接地抵抗(オートレンジ) 20.00/200.0/1500Ω
±1.5%±0.05Ω(0.00~20.99Ω)*1
±2%±0.5Ω(16.0~99.9Ω)
±3%±2Ω(100.0~209.9Ω)
±5%±5Ω(160~399Ω)
±10%±10Ω(400~599Ω)
表示のみ確度保証外(600~1580Ω)
交流電流(50/60Hz)
(オートレンジ)
100.0/1000mA/10.00/30.0A *2
±2%±0.7mA(0.0~104.9mA)
±2%(80mA~31.5A)
被測定導体径 最大約φ32mm
動作方式 接地抵抗ファンクション:電圧注入・電流検出法(周波数約2400Hz)2重積分方式
交流電流ファンクション:逐次比較方式
通信インターフェイス Bluetooth® 5.0
入力オーバー表示 測定範囲を超えた場合“OL”表示
応答時間 約7秒(接地抵抗) 約2秒(交流電流)
サンプルレート 約1回/秒
オートパワーオフ機能 ボタン操作後約10分後にオートパワーオフ
適合規格 IEC 61010-1 CAT Ⅳ 300V 汚染度2
過負荷保護 AC120A/10秒間
使用電池 単3形乾電池 LR6/R6 (1.5V)×4
※ 連続使用可能時間:LR6使用時 約21時間
外形寸法 246(L)×120(W)×54(D)mm
質量 約780g(電池含む)
本体付属品(本体と同梱) 8304(動作確認抵抗)
9167(ハードケース)
単3形乾電池 LR6×4

*1 0.01~0.04Ωは0に補正されます
*2 クレストファクタ≦2.5(50/60Hz、波高値は60Aを超えないこと)
