KEW 6206

コンセント給電で稼働する様々な電気機器において試験する事が可能です。

• 電動工具類・・・電動ドライバ、電動ドリル、ジグソー、電動サンダー、グラインダー等
• 設備機器・・・・業務用掃除機、業務用冷蔵庫、業務用食洗機、業務用洗濯機、コピー機等
• 家電機器・・・・掃除機、冷蔵庫、食洗機、アイロン、電気ポット等　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

※試験に関して不明な点がございましたら、試験を行う前にご確認をお願いいたします。
※２Ｐコンセントを使用している機器には、必ず３Ｐアダプタを接続し接地線を接地極に接続してから試験を開始してください。

充電式又は電池式の電動工具の試験はできません。

CL（クラス）1、CL（クラス）2どちらも漏れ電流試験をする際は3Pコンセントへ接続する必要があります。
2Pのコンセントの場合は主電源コードに3P/2P変換アダプタを装着し、アースの接地端子へ接続する必要があります。

本製品は機器用の測定器となっており、機器をコンセントに接続して試験を行う仕様となっております。
そのため、分電盤での試験を行う事はできません。

接地端子付きの3Pコンセントが必要です
RCDキーを押すと遮断時間の測定　→　トリップしたELBを再投入し、RCDボタンを押すと感度電流の試験ができます。

※メタルセンサーリールでは試験ができませんのでご注意ください。

発電機の絶縁抵抗測定の測定はできません。　

４極プラグのコンセントでの使用はできません。

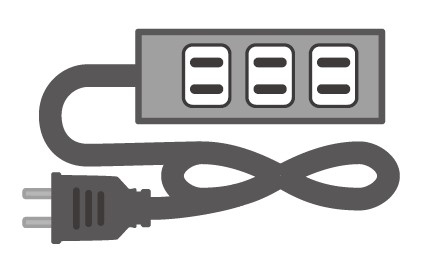

使用出来るのは、２P/３Pのコンセントプラグを使用している電動工具・電工ドラム等になります。

コードの配線が正しく接続されていない場合や、KEW 6206本体に繋がっている電源コードが挿さっているコンセントにアースが正しく取れていない場合があります。
アースが取れている他のコンセントにつないで試験してください。

※メタルセンサーリールでは試験する事ができませんのでご注意ください。

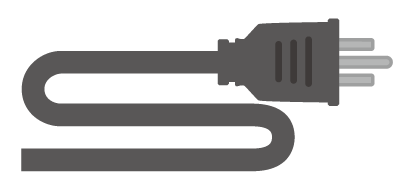

CL（クラス）とは感電に対する保護の内容で機器の分類を表しています。

感電に対する保護を基礎絶縁のみに依存しないで、基礎絶縁が破損した場合に、可触導電部が充電部とならないよう
に、それを設備の固定配線の保護用導体アースに接続することにより、追加の安全措置を講じている機器のことをい
います。（IEC-J60335-1（3版）より一部抜粋）

感電に対する保護を基礎絶縁のみに依存しないで、二重絶縁又は強化絶縁の様な追加安全措置が講じられている機器の事をいいます。
この場合、保護用アースを備えていないか、又は設置条件に依存もしていないこと。
（IEC-J60335-1（3版）より一部抜粋）

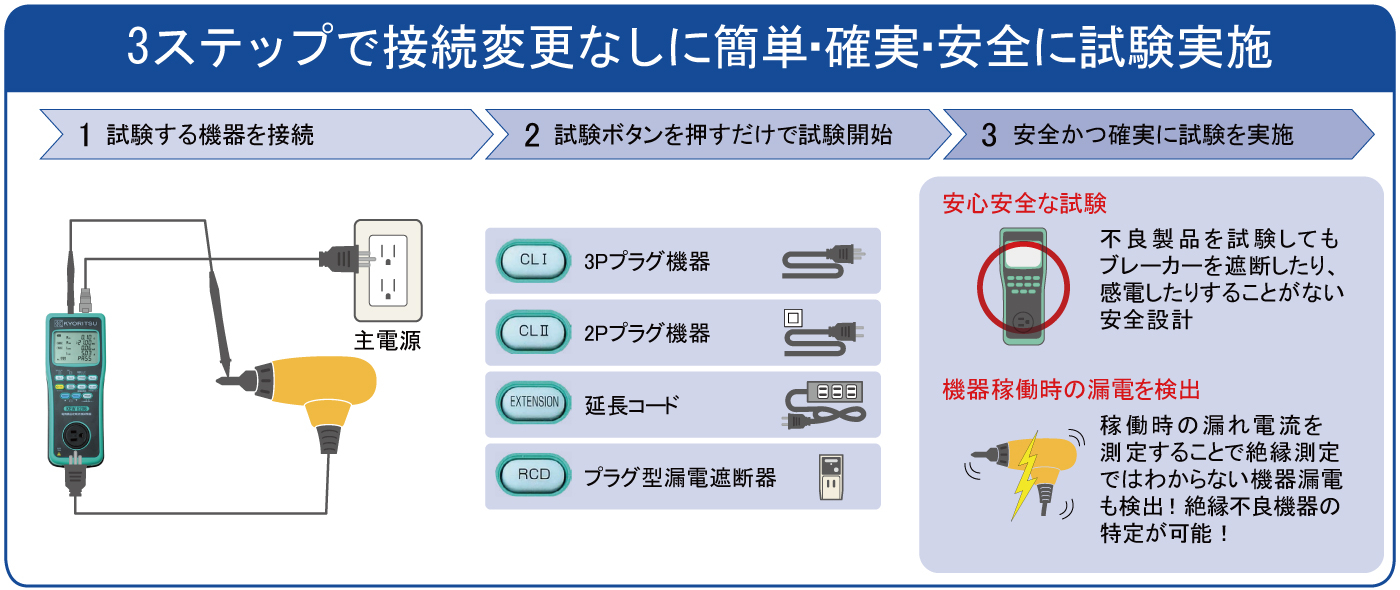

1. 被試験器の電源プラグをKEW 6206の試験用ソケットへ接続してくだい。
2. MODEL 7129Aのワニ口クリップを被試験器の金属部分へ接続してください。
3. MODEL 7129Aのコネクタ側をKEW 6206の測定コード端子へ接続してください。
4. MODEL 7283を主電源コード端子に、反対側をコンセントに接続してください。
5. KEW 6206の電源を入れ、電圧切替えキーで絶縁測定電圧を適切な電圧に設定します。
6. CLⅠキーを押してください。測定が開始されます。　

   ※詳細はKEW6206 取扱説明書P19を参照ください。

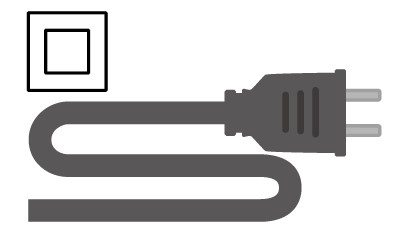

クラスⅡの機器には、二重絶縁または▣のマークが表記されていますのでご確認ください。

1. 被試験器の電源プラグをKEW 6206の試験用ソケットへ接続してくだい。
2. MODEL 7129Aのワニ口クリップを被試験器の金属部分へ接続してください。
3. MODEL 7129Aのコネクタ側をKEW 6206の測定コード端子へ接続してください。
4. MODEL 7283を主電源コード端子に、反対側をコンセントに接続してください。
5. KEW 6206の電源を入れ、電圧切替えキーで絶縁測定電圧を適切な電圧に設定します。
6. CLⅡキーを押してください。測定が開始されます。

   ※詳細はKEW6206 取扱説明書P23を参照ください。

KEW6206内に保存したデータをPCへ転送する際にソフト（KEWReport、USBデバイスドライバ）が必要になります。
こちらのソフトは、弊社のホームページよりダウンロードすることが可能です。

ダウンロードはこちら
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
※USBケーブルはオプション品となります。
※ソフトはフリーライセンスとなっております。

お使いのパソコン側でダウンロードするソフトウェアに信頼性があるかを確認しています。
以下の手順を参考に、ダウンロードを行ってください。

例：KEW LOG Soft2の場合

1. ダウンロードボタンをクリックし、ファイルをダウンロードする。



2. 「開く」をクリック
   （「名前を付けて保存」「保存」をクリックしても問題ありません）
   ※「開く」「名前を付けて保存」「保存」が表示されない場合は、右図のダウンロード画面が表示されます。



3. 「～は一般的にダウンロードされていません。～を開く前に信頼できることを確認してください」のメッセージの上までカーソルを移動する。
   移動するとメッセージの端に表示される「･･･」をクリック。（赤丸箇所）
   　　


4. 「保存」をクリック



5. 削除の横の「∨」をクリック



6. 「保持する」をクリック



7. 「ファイルを開く」をクリック
   ※下記画面が表示されない場合は、9.に進んでください



8. メッセージが表示された場合は、「はい」をクリック
   ※下記画面が表示されない場合は、9.に進んでください。



9. インストーラが起動したら、メッセージに従ってインストールを行ってください。
   （KEW LOG Soft2の場合は、下記画面が表示されます）


   ※インストールについては、各ソフトウェアのインストールマニュアルをご確認ください。

プリンタードライバーとプリンター設定ツールが必要になりますので、必ずインストールするようお願いします。　
インストール方法についてご不明点がございましたらブラザー工業株式会社へお問い合わせください。

ブラザー工業株式会社ホームページ

KEW 6206とラベルプリンタ（TD-2130N）のコード接続をもう一度ご確認ください。

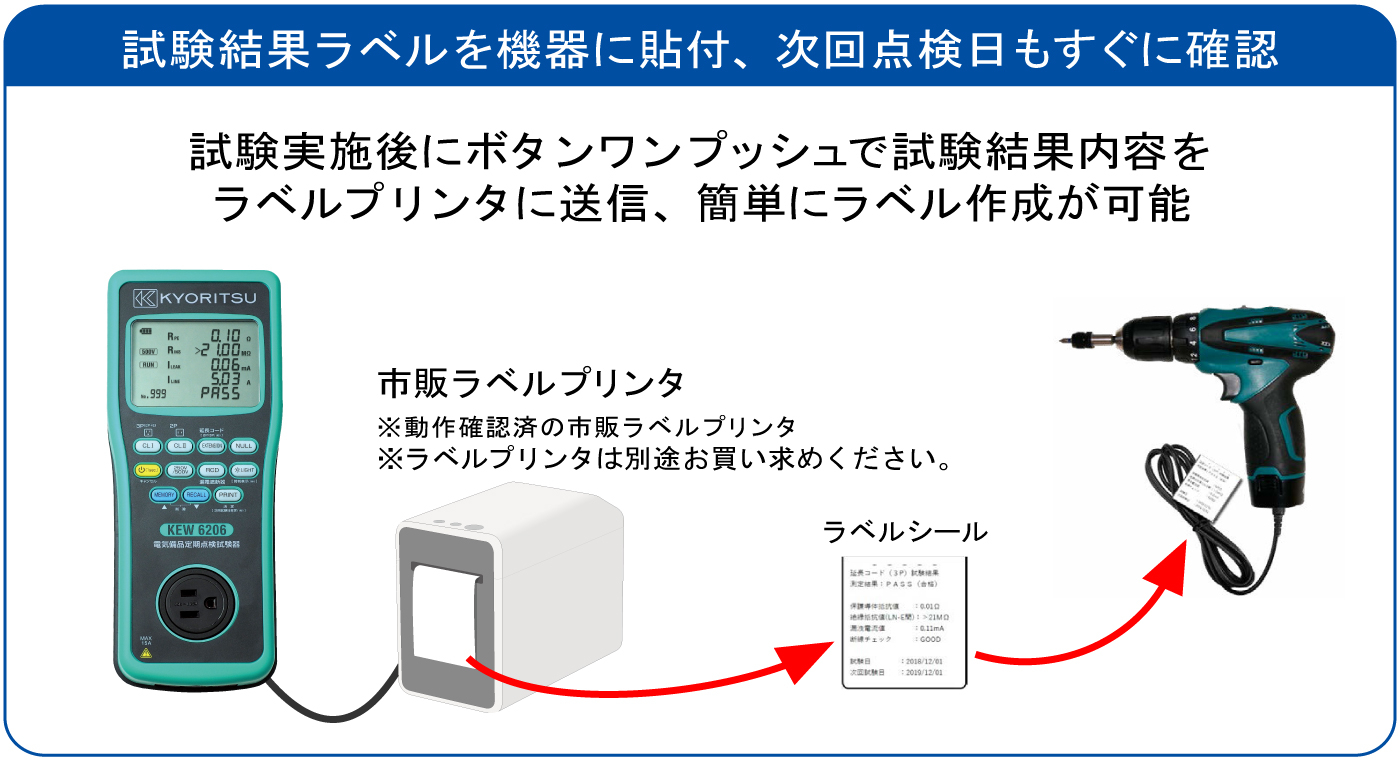

KEW 6206の測定結果をbrother TD-2130Nにて印刷する際の注意事項についてご説明致します。

はじめに

KEW 6206の基本的な使用方法については「KEW 6206 クイックマニュアル」もしくは「KEW 6206 取扱説明書」をご確認下さい。
またbrother ラベルプリンタ TD-2130Nの基本的な使用方法については付属の資料をご確認頂くかbrotherへ直接お問い合わせをお願い致します。

用意する物

1. KEW 6206 （電気備品定期点検試験器）
2. MODEL 7289（プリンタケーブル）　※ オプション品
3. brother TD-2130N（ラベルプリンタ）　※ 弊社でのお取り扱いはございません。

オプションのケーブルが複数ございますので、ご注意ください。

KEW 6206とプリンタケーブル接続方法

ラベルプリンタ（TD-2130N）とプリンターケーブルの接続方法

プリンタ背面にある「シリアルポート」へプリンタケーブルを接続してください。

KEW 6206印刷機能の使用方法

1. KEW 6206とbrother TD-2130Nをプリンタケーブルで接続します。（前述）
2. brother TD-2130Nの電源を入れてください。
3. KEW 6206の電源を入れてください。
4. KEW 6206 取扱説明書に従い、測定を行ってください。
   注意）測定は最後まで行ってください。測定が完全に終了していないと印刷ができません。
5. 測定完了後、KEW 6206の「PRINT」ボタンを1回押してください。

6. brother TD-2130Nより測定結果のラベルが１枚印刷されます。
7. 製品の使用を終了する際は電源ボタンを切り、プリンタケーブルを外してください。

※ラベルプリンタの用紙設定の方法については、こちらをご確認ください。

改善されない場合は、弊社営業オフィスまたはお客様相談室へご連絡いただくか、メールフォームよりお問い合わせください。

◆お問い合わせ先◆
・弊社営業オフィス、お客様相談室はこちら
・メールフォームでのお問い合わせはこちら

USBケーブルでは接続する事は出来ません。
専用のプリンターケーブル（MODEL 7289）を使用して接続を行ってください。

プリンター（TD-2130N）接続方法については下記をご覧ください。

KEW 6206とラベルプリンタ（TD-2130N）のコード接続をもう一度ご確認ください。
KEW 6206の測定結果をbrother TD-2130Nにて印刷する際の注意事項についてご説明致します。

はじめに

KEW 6206の基本的な使用方法については「KEW 6206 クイックマニュアル」もしくは「KEW 6206 取扱説明書」をご確認下さい。
またbrother ラベルプリンタ TD-2130Nの基本的な使用方法については付属の資料をご確認頂くかbrotherへ直接お問い合わせをお願い致します。

用意する物

1. KEW 6206 （電気備品定期点検試験器）
2. MODEL 7289（プリンタケーブル）　※ オプション品
3. brother TD-2130N（ラベルプリンタ）　※ 弊社でのお取り扱いはございません。

オプションのケーブルが複数ございますので、ご注意ください。

KEW 6206とプリンタケーブル接続方法

ラベルプリンタ（TD-2130N）とプリンターケーブルの接続方法

プリンタ背面にある「シリアルポート」へプリンタケーブルを接続してください。

KEW 6206印刷機能の使用方法

1. KEW 6206とbrother TD-2130Nをプリンタケーブルで接続します。（前述）
2. brother TD-2130Nの電源を入れてください。
3. KEW 6206の電源を入れてください。
4. KEW 6206 取扱説明書に従い、測定を行ってください。
   注意）測定は最後まで行ってください。測定が完全に終了していないと印刷ができません。
5. 測定完了後、KEW 6206の「PRINT」ボタンを1回押してください。

6. brother TD-2130Nより測定結果のラベルが１枚印刷されます。
7. 製品の使用を終了する際は電源ボタンを切り、プリンタケーブルを外してください。

※ラベルプリンタの用紙設定の方法については、こちらをご確認ください。

改善されない場合は、弊社営業オフィスまたはお客様相談室へご連絡いただくか、メールフォームよりお問い合わせください。

◆お問い合わせ先◆
・弊社営業オフィス、お客様相談室はこちら
・メールフォームでのお問い合わせはこちら

パソコンに保存したデータからラベルプリンタへの印刷できません。
KEW 6206からラベルプリンタへの印刷のみしかできません。

印刷のズレについては、各プリンターメーカから提供しているソフトを用いることで印刷の余白等を調整することが可能です。

こちらをご参照ください。

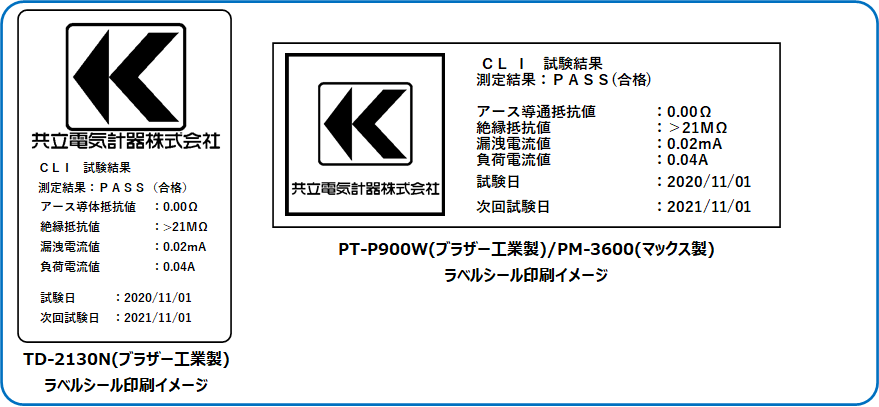

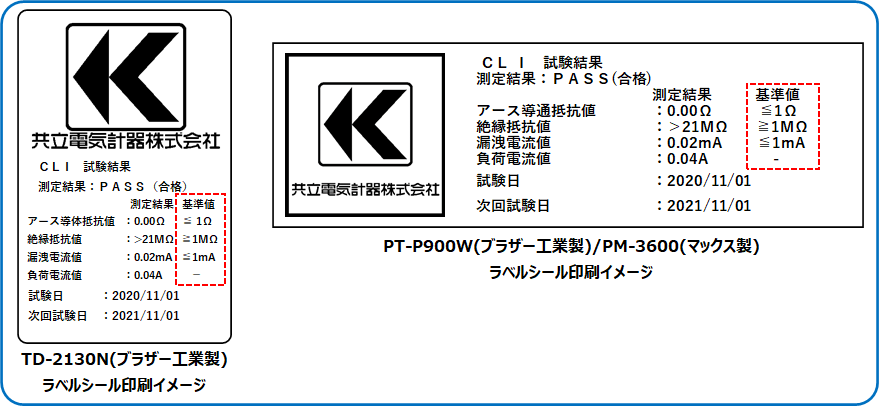

ブラザー工業株式会社製
　　・ラベルプリンター　　　TD-2130N
　　・ラベルプリンター　　　PT-P990W

マックス株式会社製
　　・プリンティングマシン　PM-3600

現在、下記のプリンタがご使用出来ます。
・ブラザー工業株式会社製　
　　　ラベルプリンタ　　　　TD-2130N/TD-2135N　　　
　　　ラベルプリンタ　　　　PT-900W・マックス株式会社製
　　　プリンティングマシン　PM-3600　

各種プリンターの設定等についてはこちらをご参照ください。
・ブラザー工業株式会社製
　　　ラベルプリンタ　　　　TD-2130N/TD-2135N
　　　ラベルプリンタ　　　　PT-P990W
・マックス株式会社製
　　　プリンティングマシン　PM-3600
　　　

本体側で使用プリンタの変更を行っていただく必要があります。
①LIGHTボタン長押し
　　　　↓
②MEMORYボタン1回
　　　　↓
③PRINTボタン1回
　　　　↓
④RECALLボタン2回
　　　　↓
⑤画面に3600の文字が点滅したらPRINTボタンを1回押してください。

詳しくはこちらをご参照ください。(PM-3600プリンタ設定方法)
