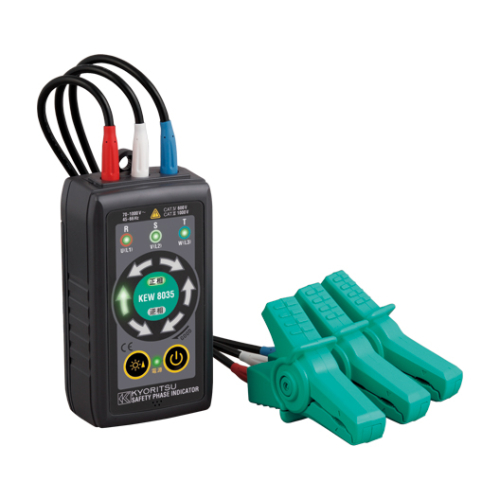

非接触検相器
KEW 8035
¥21,000（税込¥23,100）
電線の被覆の上から安全に測定
・2 ～ 325mm2 (IV) の電線に対応 (仕上がり外径φ2.4～30mm)・相順、欠相の有無をLEDとブザーでチェック
・デルタ結線時の接地相を自動認識し、LEDの点滅で表示
・配電盤の中に設置ができるマグネット付き
・三相AC70～1000Vまでの広い測定電圧範囲
・LEDライトアップ機能で昼光下でもはっきり確認
・国際安全規格IEC 61010-1 CAT Ⅳ 600V / CAT Ⅲ 1000V準拠
How To 動画
| 測定機能 | 検相（正相、逆相）、欠相の有無および接地相確認 |
|---|---|
| 測定原理 | 静電誘導方式 |
| 測定電圧範囲 | 三相電源AC70～1000V（正弦波、連続） |
| 被測定導体径 | 仕上がり外径φ2.4～30mmの絶縁電線 |
| 測定周波数範囲 | 45～66Hz |
| 検相表示 | 正相：回転矢印緑色LED順次点滅（右回り）、正相文字緑色LED点灯、ブザー断続音 逆相：回転矢印赤色LED順次点滅（左回り）、逆相文字赤色LED点灯、ブザー連続音 |
| 表示機能 | LEDライトアップ機能 |
| 電池電圧警告 | 電池消耗時：電源LED点滅 |
| 適合規格 | IEC 61010-1 （JIS C 1010-1） CAT Ⅳ 600V / CAT Ⅲ 1000V 汚染度2 IEC 61326，IEC 61557-1，7 |
| 使用温湿度範囲 | －10～50℃、80% （結露のないこと） |
| 保存温湿度範囲 | －20～60℃、80% （結露のないこと） |
| 使用電池 | 単3形アルカリ乾電池 LR6(1.5V)×4 ※連続使用可能時間 約100時間 （オートパワーオフ約10分） |
| 測定コード | 約70cm |
| 外形寸法/質量 | 112（L）×61（W）×36（D） mm |
| 質量 | 約380g |

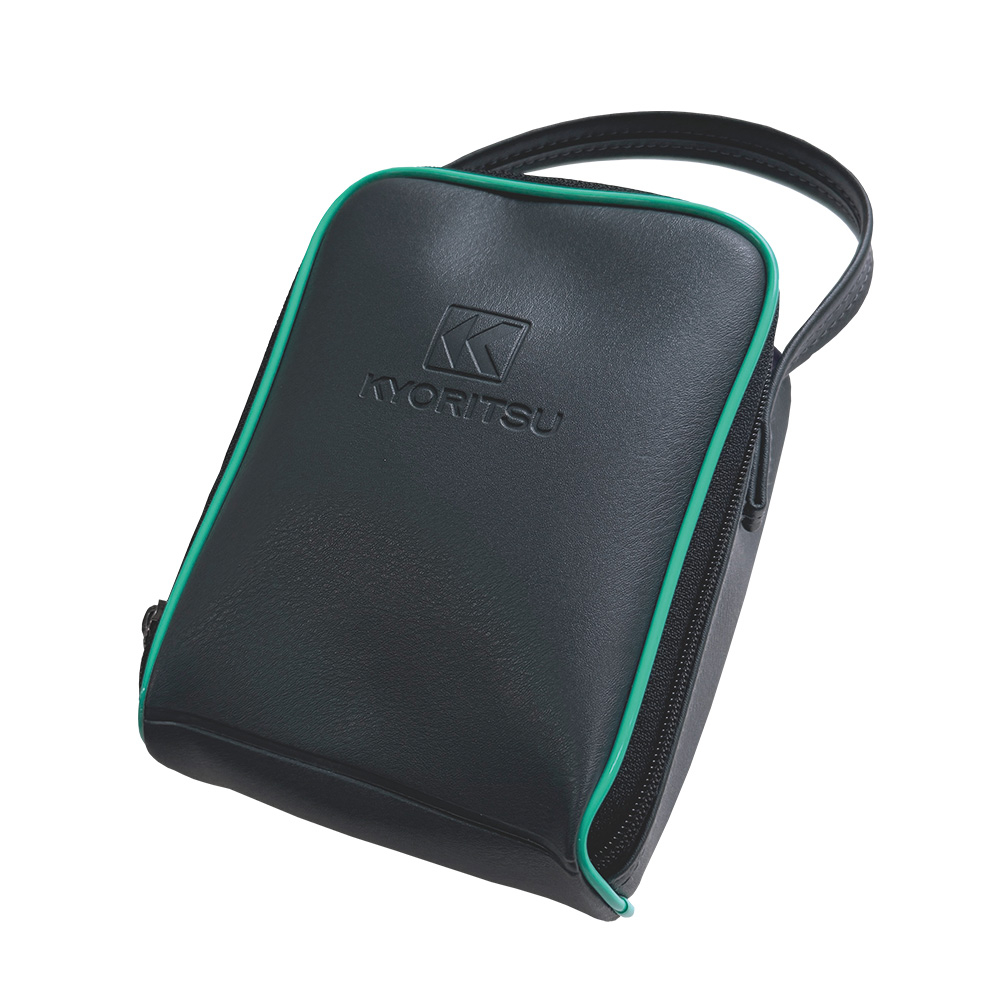

| 本体付属品（本体と同梱） | 9096（携帯用ケース） 単3形アルカリ乾電池 LR6×4、取扱説明書 |
