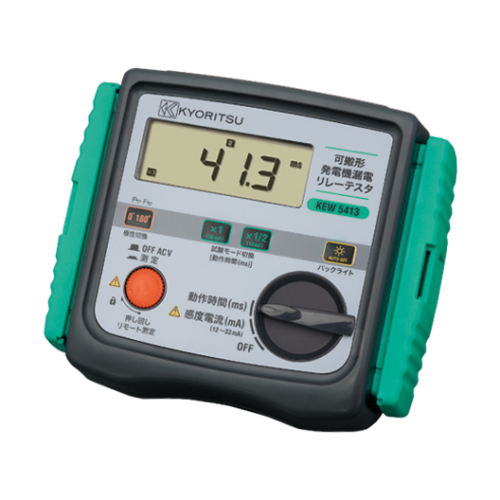

可搬形発電機漏電リレーテスタ
漏電リレーの動作時間・感度電流を簡単にチェック
可搬形発電機に搭載されている定格感度電流30 mAの漏電リレーの“動作時間”および“感度電流”の試験実施が可能
- 電圧検知で自動で試験を実施、両手でプローブを持ちながら作業ができるリモート測定機能を搭載
- “×1/2”試験モードにて不動作電流の確認も可能
- 悪天候下でも測定可能、防塵防滴構造 IP54
- 暗所での測定を助けるバックライト機能
※商用電源回路の漏電リレー試験には使用しないでください。
※本製品で試験実施できるのは、機能接地インピーダンスが約2.5 kΩまでの可搬形発電機になります。
※試験中は本製品から電流を印加するため、手で触れることができる機能接地部分が最大80 Vの電位になることがあります。お取り扱いに十分ご注意ください。
3D View
動画
How to 動画
製品概要
- 簡単操作（リモート測定）
リモート測定機能を使用すれば､測定コードを端子につなぐだけで自動的に測定が可能
最初に回路の電圧を表示し､1秒後に動作時間または感度電流の測定が開始 - 電圧自動判別
100 V回路､200 V回路､400 V回路を自動的に判別するため電圧の切り換えが不要 - 動作時間測定
×1/2レンジにて定格不動作電流試験､×1レンジによる動作時間の測定が可能 - 感度電流測定
試験電流を自動的に増加させ､トリップした時点での電流値を表示 - 接触電圧自動検出
アースを用いた測定の際､漏電遮断機テスト時（試験電流を流したとき）に接地電極又は保護導体の電圧を自動検出し､AC 80 V(50 Vを超えるため十分注意してください)にて測定を停止し警告 - 防塵防滴
防塵防滴JIS C 0920（IEC 60529）（IP54）に準拠、悪天候下での測定も可能 - バックライト
バックライトにより､暗い場所での測定の読み取りが可能
仕様
動作時間・感度電流測定 |
|||||
|---|---|---|---|---|---|
| レンジ | × 1 | × 1/2 | 感度電流(mA) | ||
| 定格電圧 | 100 V±10%、200 V－10～＋32% 、400 V±10% 50/60 Hz |
||||
| 定格感度電流 | 30 mA | ||||
| 測定範囲 | 試験時間 0～2000 ms |
定格感度電流の40～110% （5%毎に電流上昇） 試験時間 300 ms×15回 |
|||
| 確度 | 試験時間確度 ±1%rdg±3dgt |
試験時間確度 ±1%rdg±3dgt |
各ステップの試験電流に対し －4～＋4% |
||
| 試験電流確度 ＋2～＋8% |
試験電流確度 －8～－2% |
||||
電圧測定 |
|||||
| 測定範囲 | 80～450 V 50/60 Hz |
||||
| 確度 | ±2%rdg±4dgt | ||||
| 適合規格 | JIS C 1010-31（IEC 61010-031）、JIS C 0920（IEC 60529）（IP54）、EN 61326-1（EMC） | ||||
| 使用温湿度範囲 | 0～40 ℃ 相対湿度 85%以下（結露のないこと） | ||||
| 保存温湿度範囲 | －20～60 ℃ 相対湿度 75%以下（結露のないこと） | ||||
| 絶縁抵抗 | 50 MΩ以上/1000 V（電気回路と外箱間） | ||||
| 使用電池 | 単3形乾電池 R6（1.5 V）×8 （オートパワーセーブ約3分） | ||||
| 外形寸法 | 167（L）×186（W）×89（D）mm | ||||
| 質量 | 約965 g（電池含む） | ||||
| 本体付属品（本体と同梱） | 7154B（工業用安全測定コード） 9121（肩掛ベルト） 9147（コードケース） 単3形乾電池 R6×8、取扱説明書 |
||||
※感度電流レンジは、高速形、反限時形の漏電遮断器のみ対応しています。
時延形には対応していません。
