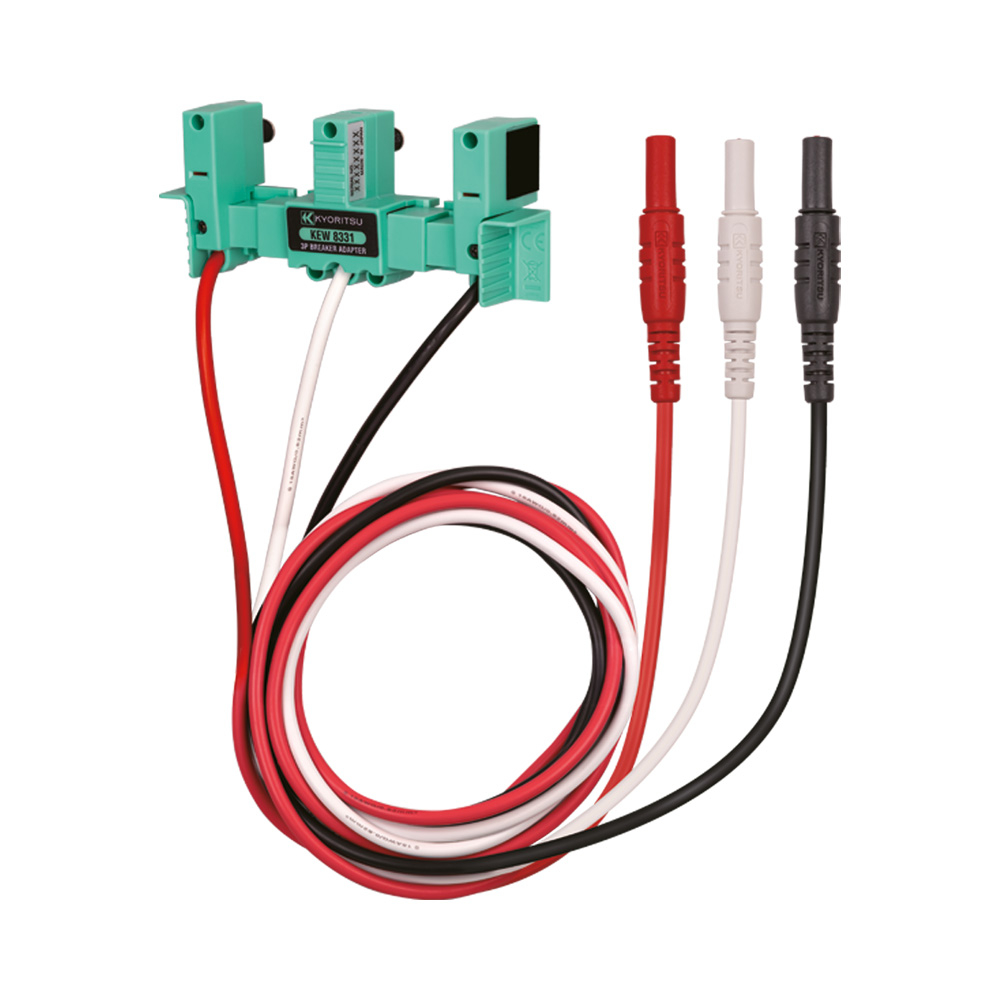

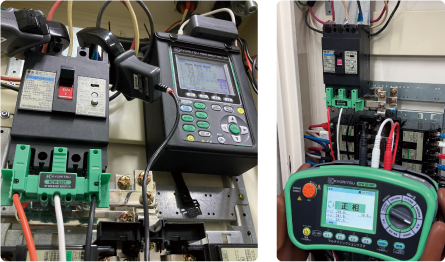

製品概要

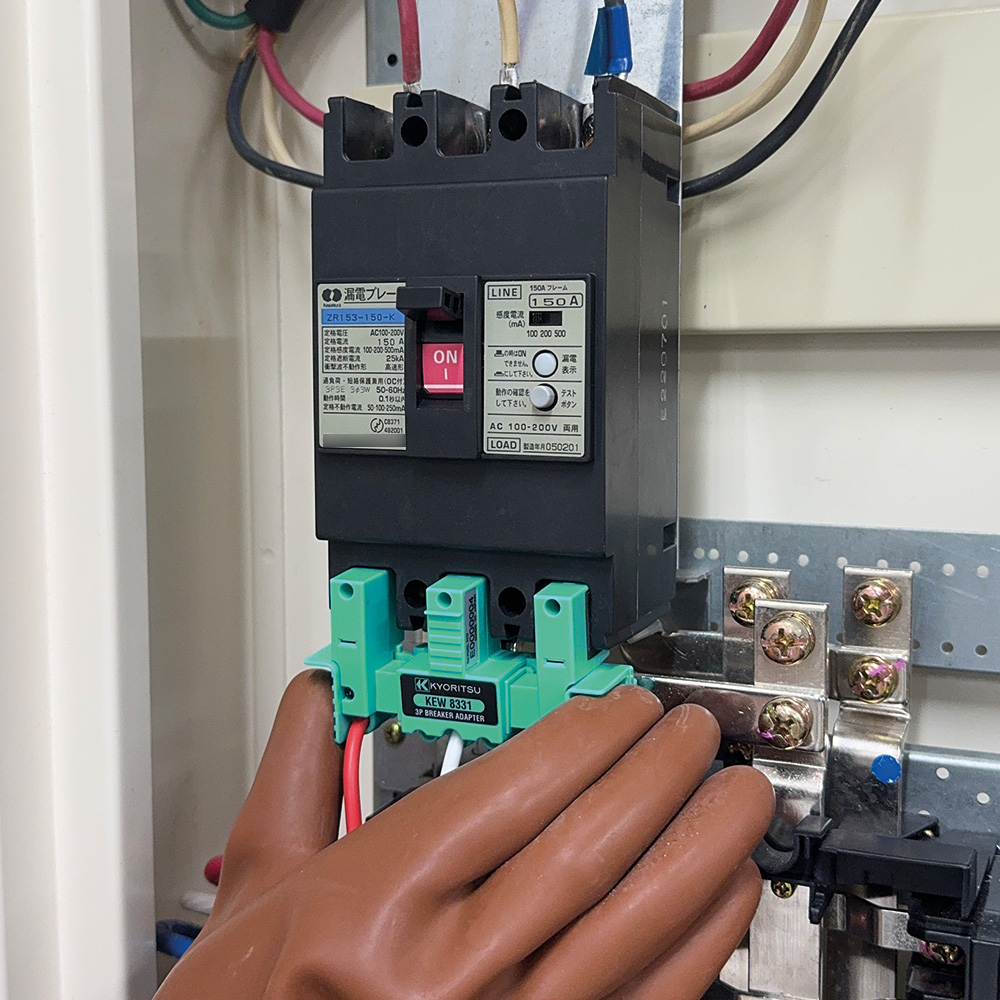

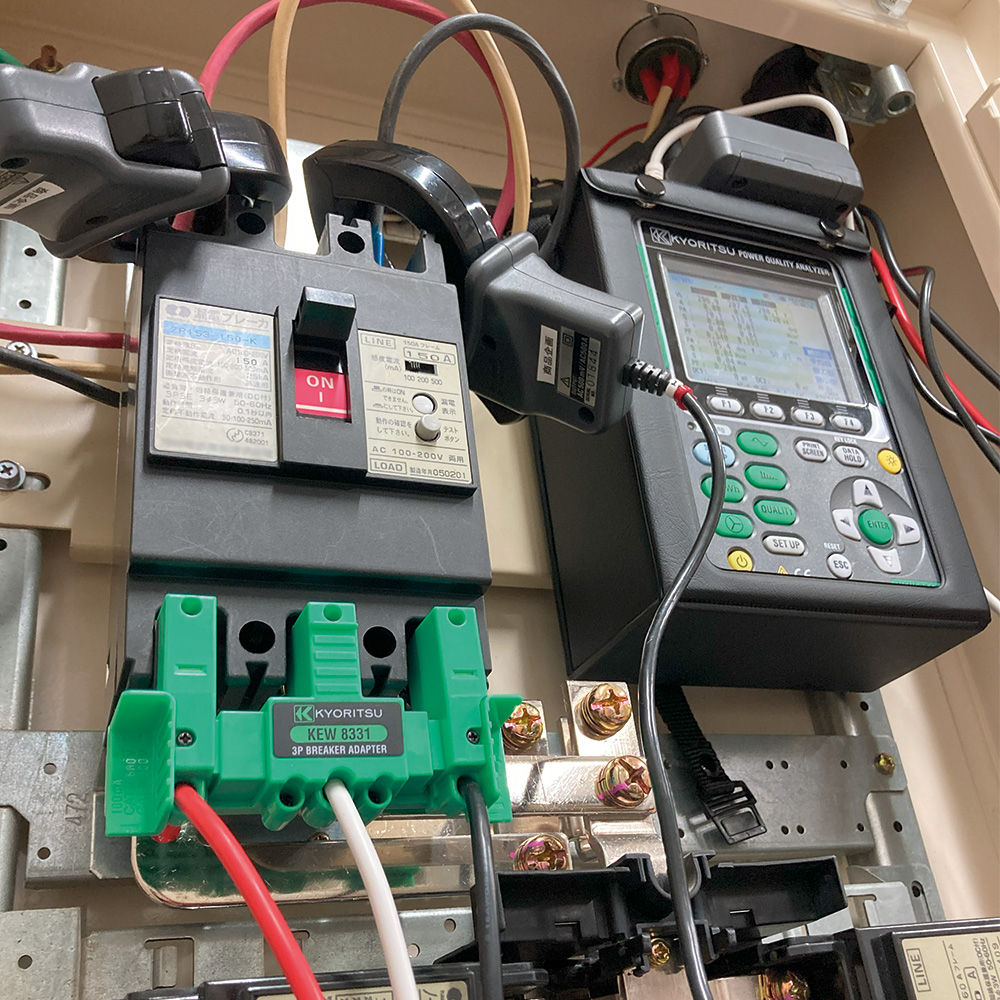

ワンタッチで安全・確実に接続
- ブレーカの幅に合わせて可変し、ワンタッチで接続ができます
- 電力計などの長期記録時でも外れにくい構造です

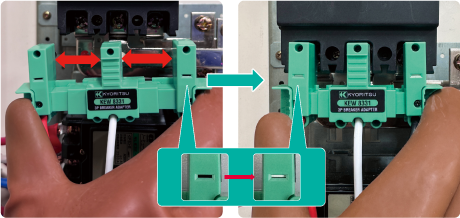

※先端アタッチメントが押し込まれることで窓内の色が黒から白に変わります

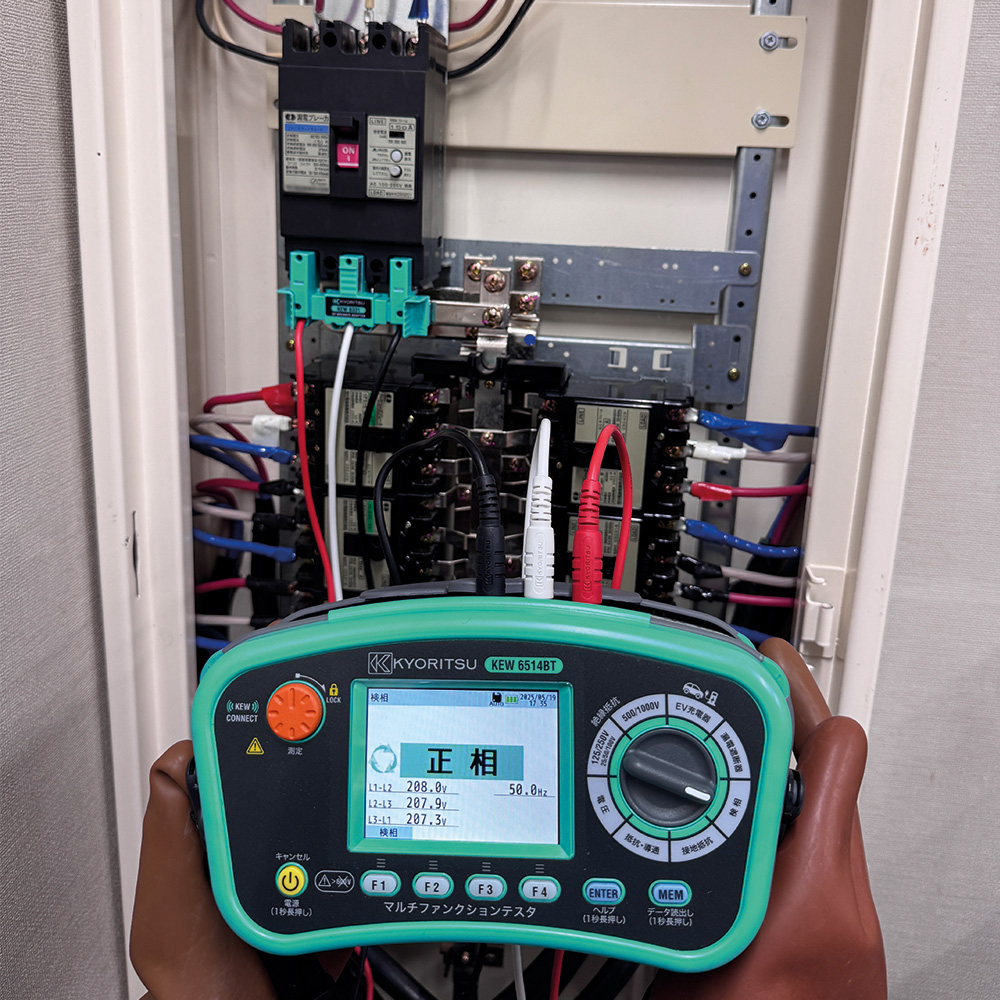

様々な計測器に使えるφ4バナナプラグ
- お手持ちの測定コードを置き換えることで、テスタ、ロガー、電力計などの様々な測定器にも活用できます

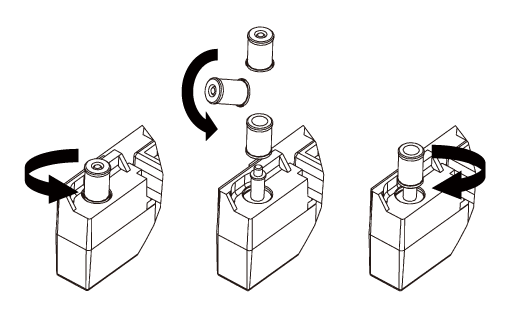

長さが変わる先端アタッチメント
- ブスバーなどにより先端アタッチメントがブレーカ端子に届かない場合、
上下反転すると約8mm延長させることができます
計測器の接続先がオス側でも対応可能

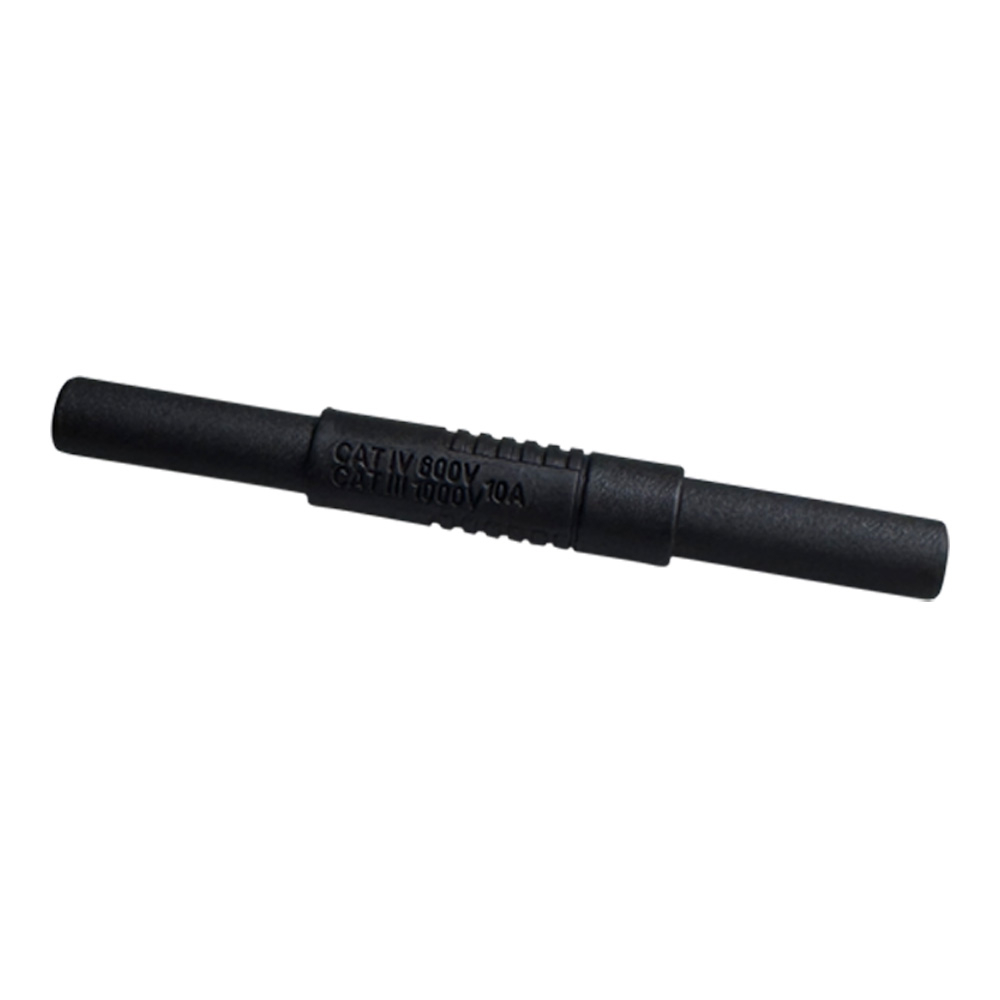

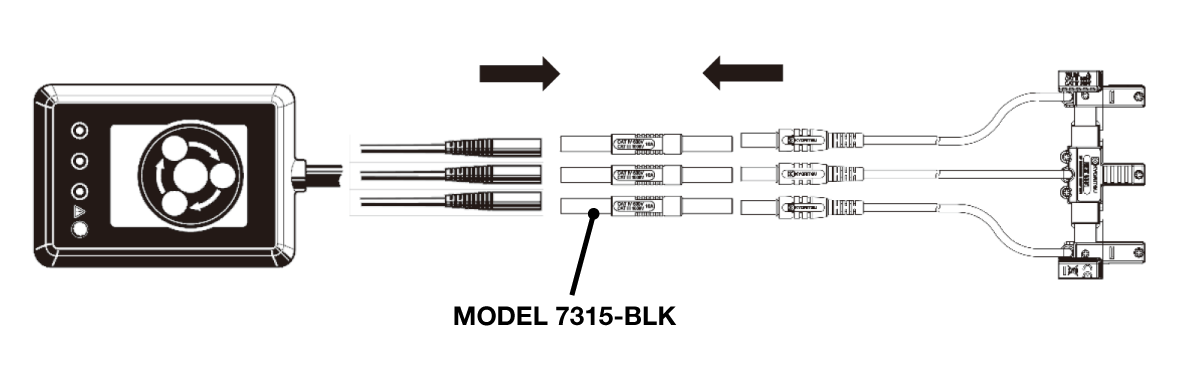

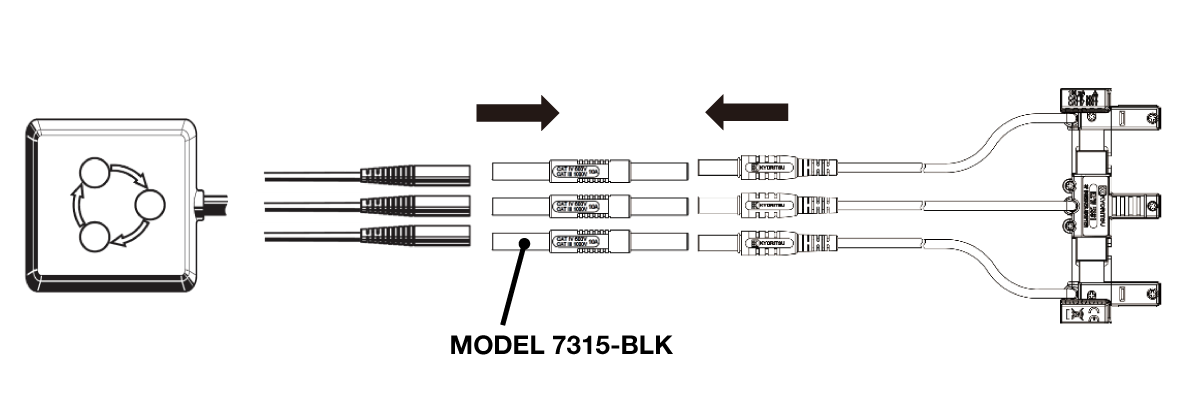

- 別売オプションのバナナφ4 メス-メスアダプタ（MODEL 7315-BLK）を使用することで計測器の接続先がオス側でも接続が可能です
仕様
| 対応ブレーカサイズ*1 | 30～250AF |
|---|---|
| 使用電圧範囲 | AC 0～600Vrms（50/60Hz） |
| 定格電流 | 100ｍA |
| 使用温湿度範囲 | -10～50℃、相対湿度85％以下（結露のないこと） |
| 保存温湿度範囲 | -20～60℃、相対湿度85％以下（結露のないこと） |
| コード長 | 1.5m |
| 適合規格 | IEC 61010-031 CAT Ⅳ 300V / CAT Ⅲ 600V |
| 外形寸法 | 50（L）×117.5（W）×37（D） mm（コード部除く） |
| 質量 | 約230g |

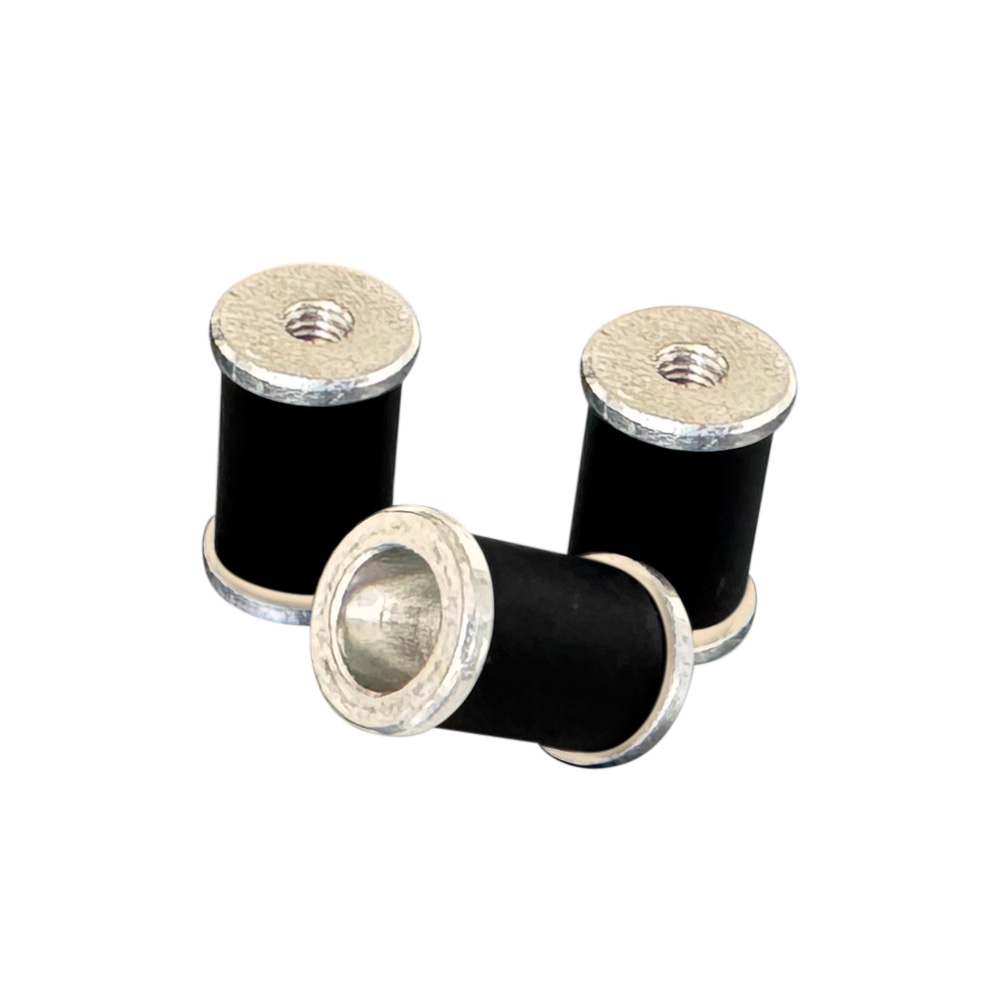

| 本体付属品（本体と同梱） | 8077（先端アタッチメント[3個]） 取扱説明書 |
| 別売オプション | 7315-BLK（バナナφ4 メス-メスアダプタ） 9096（携帯用ケース） |

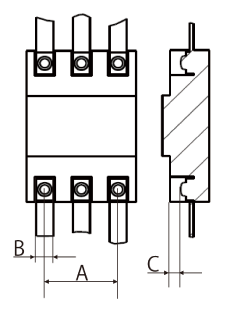

*1：ブレーカ取付可能寸法範囲
A ブレーカ左右ネジ頭間：47～70mm
B ブレーカ端子幅：12.8～26.5mm
C ブレーカ壁面上端からネジ頭間：5mm
形状により、取り付けることのできないブレーカもあります
