LANケーブルテスタ

KEW 8550

  • NEW
  • 6月発売

¥37,000(税込¥40,700)

ネットワーク工事に必要な
ケーブル確認作業を簡単に!わかりやすく!

  • ボタン1つで結線状況が確認できるワイヤマップ機能
  • スプリットペア検出も可能な誤結線チェック機能
  • ケーブル長測定が可能
  • 電源投入時に自動点灯するバックライト搭載
  • 最大同時8か所のケーブル探査が可能(オプション使用)

※ 本製品ではPoE検証、ケーブル速度検証、ケーブル認証の試験は実施できません。

製品概要

ワイヤマップ機能

正常時には”PASS”、異常時には▲マークと異常箇所が点滅表示します。




4、5番がオープンになっている。

3・6番、4・5番が
対になっているペアが誤っている

3、4、5番と1、8番が
ショートしている。

ケーブル長測定機能

ダミーイメージ

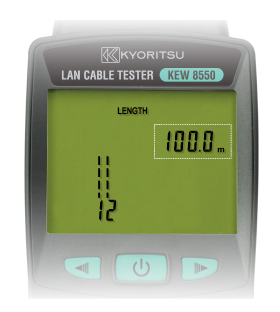

最大255mまでのケーブル長測定が可能。
また、測定するケーブルごとに補正設定をすることで、ケーブル長測定の精度をあげることができます。

ケーブル探査機能

ダミーイメージ

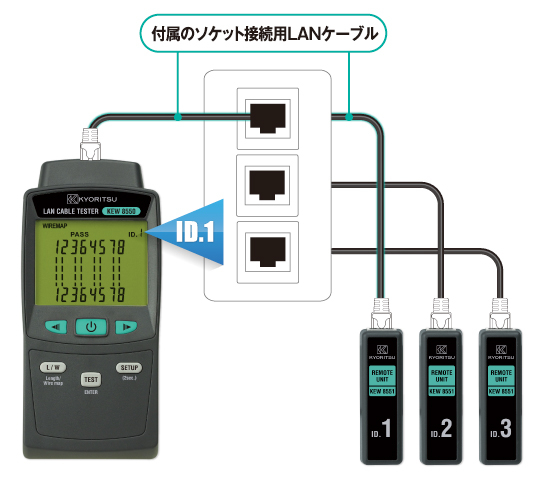

接続されているリモートユニットのID番号が表示されます。
オプションのリモートユニットを使用することで、最大8か所の接続先を確認することができます。

※付属のソケット接続用LANケーブルを使用して、壁面のソケットに繋がっているケーブルを探査した例

仕様

測定対象コネクタ RJ45コネクタ
測定対象ケーブル ツイストペアケーブル(シールド付き(STP)、シールド無し(UTP))
測定対象ケーブルカテゴリ CAT5、CAT5e、CAT6、CAT6A
ワイヤマップテスト
(試験可能ケーブル長さ 100m以下)
オープン、ショート(短絡)、リバース結線、トランスポーズ結線、スプリットペア、シールドの有無
ケーブル長測定 0.1~255.0m
確度 ±10%±1m
使用温湿度範囲 0~40℃ 相対湿度80%以下(結露のないこと)
保存温湿度範囲 -10~60℃ 相対湿度70%以下(結露のないこと)
適合規格 IEC 61326-1(EMC)
使用電池 単4形乾電池R03/LR03(1.5V)×6
外形寸法 本体:156(L)×73(W)×35(D)mm
リモートユニット:72(L)×23(W)×24(D)mm
質量

本体:約245g
リモートユニット:約25g

本体付属品

8551-1(リモートユニット(ID.1))

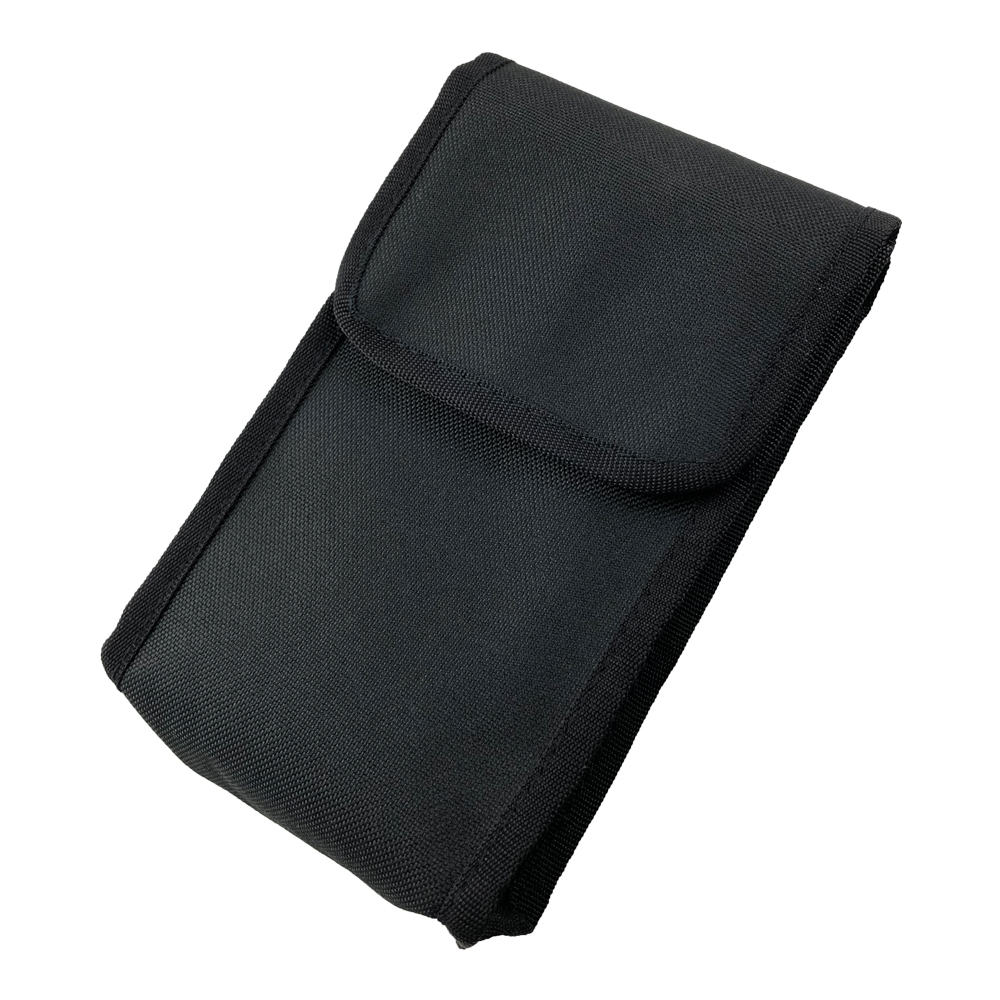

9201(携帯用ケース)
ソケット接続用LANケーブル×2
単4形乾電池LR03×6
取扱説明書

別売オプション 8551-25(リモートユニット(ID.2~5)
8551-68(リモートユニット(ID.6~8)
