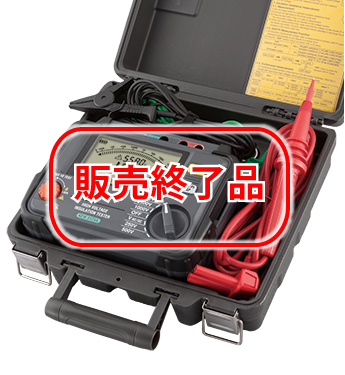

高圧絶縁抵抗計
代替推奨製品
デジタル高圧メガのスタンダードタイプ
・成極指数 (PI) と誘電吸収比 (DAR) を自動計算表示
・表示値のフラツキを軽減するフィルタ機能搭載
・G端子接地方式による絶縁抵抗測定が可能
・出力電圧・オートディスチャージ電圧をモニター表示
・大型ディスプレイ (バーグラフとバックライト付き)
・国際安全規格 IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V 準拠
製品概要
絶縁抵抗計
| 250V | 500V | 1000V | 2500V | 5000V | |
|---|---|---|---|---|---|
| 測定範囲 | 0.0～100.0MΩ | 0.0～99.9MΩ 80～1000MΩ |
0.0～99.9MΩ 80～999MΩ 0.80～2.00GΩ |
0.0～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8.0～100.0GΩ |
0.0～99.9MΩ 80～999MΩ 0.80～9.99GΩ 8.0～99.9GΩ 80～1000GΩ |
| 確度 | ±5%rdg±3dgt | ±5％rdg±3dgt | ±5％rdg±3dgt | ±5％rdg±3dgt | ±5％rdg±3dgt ±20％ （100GΩ以上） |
| 短絡電流 | 1.5mA | ||||
| 定格測定電流 | 0.25MΩ負荷にて 0.7mA以上0.9mA以下 |
0.5MΩ負荷にて 0.8mA以上1mA以下 |
1MΩ負荷にて 1mA以上1.2mA以下 |
2.5MΩ負荷にて 1mA以上1.2mA以下 |
5MΩ負荷にて 1mA以上1.2mA以下 |
| 開放回路電圧 | DC 250V -10～+10%以内 |
DC 500V -10～+20%以内 |
DC 1000V -0～+20%以内 |
DC 2500V -0～+20%以内 |
DC 5000V -0～+20%以内 |
| 放電時間 | 約10秒/µF （放電抵抗 2MΩ） | ||||
電圧計
| 測定範囲 | AC：30～600V(50/60Hz) DC：±30～±600V |
|---|---|
| 確度 | ±2%rdg±3dgt |
仕様
| 一般仕様 | |
|---|---|
| 適合規格 | IEC 61010-1 CAT Ⅳ 300V / CAT Ⅲ 600V 汚染度2 |
| 電源/使用電池 | 単2形アルカリ乾電池 LR14 (1.5V) ×8 |
| 外形寸法 | 177（L）×226（W）×100（D）mm |
| 質量 | 約1.9kg（乾電池含む） |
| 本体付属品（本体と同梱） | 7165A (ラインプローブ) 7264 (アースコード) 7265 (ガードコード) 8019 (先端フック) 9184 (ハードケース) 単2形アルカリ乾電池LR14×8、取扱説明書 |
| 別売オプション | 7168A（ワニグチタイプラインプローブ） 7253（ワニグチタイプラインプローブ） 8302（記録計用アダプタ） |
