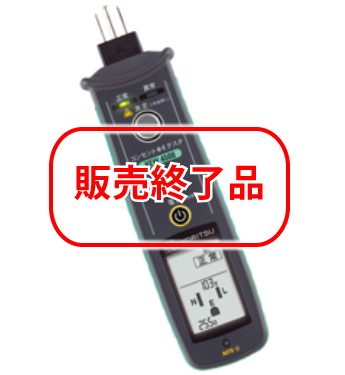

コンセントテスタ
代替推奨製品
販売終了品
接地極付コンセントのN-E逆接続も
簡単にチェック可能!!

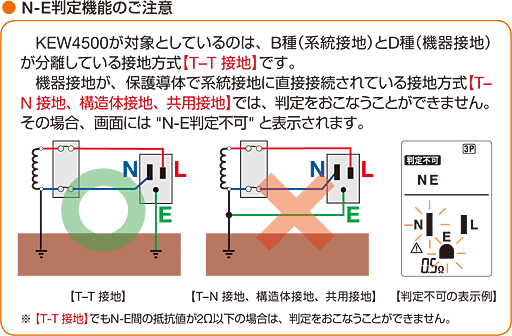

・従来困難であった活線でのN-E
(ニュートラルとアース)間の誤配線判定が可能
・N-E誤配線でも30mA以上の漏電ブレーカを動作させない測定電流
(約10mA)
・コンセントに挿し込み、測定ボタンを押すだけの簡単操作
・正常/誤配線を、LED(緑/赤)ランプとブザーで判定
・誤配線状況が一目で分かるLCD表示
・電圧測定(L-N間)、抵抗測定(N-E間)
・3極式/2極式測定切り替え機能付き
※2極測定時は付属の8218(3P/2P変換アダプタ)を使用
動画
How To 動画
製品概要
コンセントチェック | |||
---|---|---|---|
コンセント | 3P | 2P | |
測定内容 | 正常、N-E/L-N/L-E逆接続、 N/E未接続、電圧異常 |
正常、L-N逆接続、電圧異常 | |
定格電圧 | 100V [50/60Hz] | ||
測定電流 | 10mA以下 周波数 5.3Hz ※ 15mAの漏電ブレーカには対応しておりません。 | ||
電圧計(L-N間の電圧を測定) | |||
測定範囲 | 80~120V(表示範囲:80~250V) [45~65Hz] | ||
確度 | ±2%rdg±4dgt | ||
抵抗計(N-E間の抵抗を測定) ※ 接地抵抗値ではありません | |||
測定範囲(オートレンジ) | 0.0~199.9 / 200~1999Ω | ||
確度 | ±3%rdg±5dgt |
