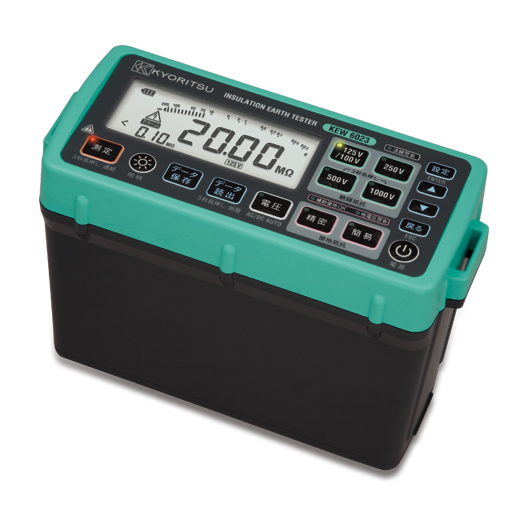

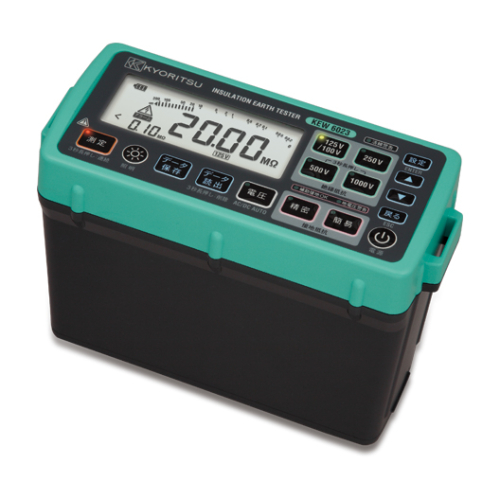

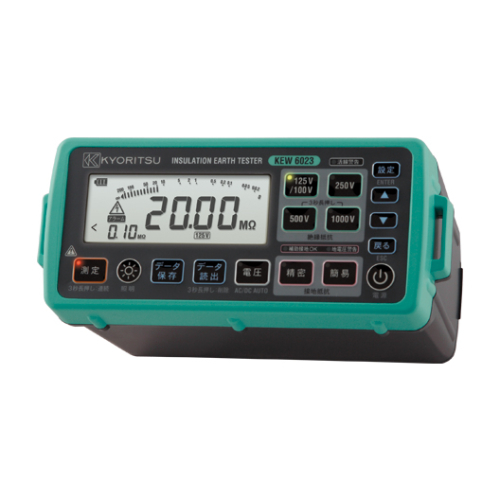

デジタル絶縁・接地抵抗計
代替推奨製品
コンパクトなボディに使いやすさを追求した複合測定器
メモリ機能付きモデル
- 小型・軽量設計で長時間の作業や持ち運びに便利
- 手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
- 応答時間が早く、スピーディーな絶縁測定で効率アップ
- リモートスイッチ付測定プローブによる簡易測定で接地測定が簡単
- 交流電圧（真の実効値）および直流電圧を自動判別して測定
- さまざまな警告機能が安全正確な測定をサポート（活線警告、補助接地OK など）
- 暗所での作業をサポートするバックライトや蓄光式操作ボタン
- 悪天候下の測定でも平気な防塵・防滴構造 IEC 60529 (IP54)
- オートディスチャージ機能付き
- 保存した測定結果をUSB接続によりPCへ転送可能
3D View
動画
How To 動画
仕様
絶縁抵抗計 |
|||||||
|---|---|---|---|---|---|---|---|
| 定格測定電圧 | 100V *1 | 125V *1 | 250V | 500V | 1000V | ||
| 有効最大表示値(オートレンジ) | 2.000/20.00/200.0MΩ | 20.00/200.0/2000MΩ | |||||
| 中央表示値 | 5MΩ | 50MΩ | |||||
| 第一有効測定範囲 | 0.200～20.00MΩ | 1.51～100.0MΩ | 1.51～200.0MΩ | 1.51～1000MΩ | |||
| 確度 | ±1.5%rdg±5dgt | ||||||
| 第二有効測定範囲 | 0.110~0.199MΩ 20.01~200.0MΩ |
1.20~1.50MΩ 100.1~2000MΩ |
1.20~1.50MΩ 200.1~2000MΩ |
1.20~1.50MΩ 1001~2000MΩ |
|||
| 確度 | ±5%rdg±6dgt | ||||||
| 開放回路電圧 | 定格測定電圧値の1.2倍以下 | ||||||
| 定格測定電流 | 定格測定電圧×1000Ωの値の試験抵抗を接続したとき DC1.0～1.2mA | ||||||
| 短絡電流 | DC1.5mA以下 | ||||||
| 接地抵抗計 | |||||||
| 測定レンジ(オートレンジ) | 20.00/200.0/2000Ω （簡易測定）（精密測定） | ||||||
| 確度 |
±3%rdg±0.1Ω (20Ω) |
||||||
| 電圧計 | |||||||
| 測定範囲 | AC5～600V (45～65Hz) DC±5～600V | ||||||
| 確度 | ±1%rdg±4dgt | ||||||
| 適合規格 | JIS C 1302:2014準拠 IEC 61010-1 CAT Ⅲ 600V / CAT IV 300V 汚染度2 IEC 60529 (IP54)、IEC 61557-1, 2, 5, 10、IEC 61326-2-2 |
||||||
| 使用電池 | 単3形アルカリ乾電池 LR6 (1.5V)×6 | ||||||
| 外形寸法 | 84 (L) × 184 (W) × 133 (D) mm | ||||||
| 質量 | 約900g （電池を含む） | ||||||

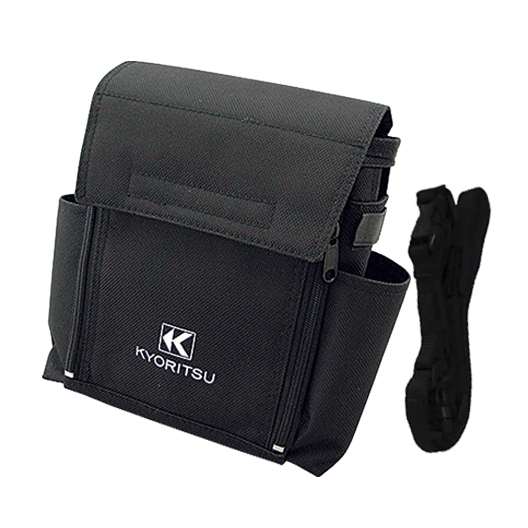

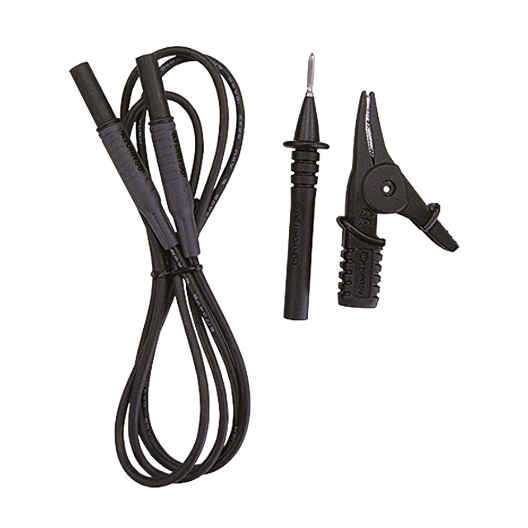

| 本体付属品（本体と同梱） | 7196B（リモートスイッチ付測定プローブ） 7244A（ワニグチコードセット） 8017（先端金具・ロング） 8072（先端金具・標準） 8212-USB（USBアダプタ） 9156A （携帯用ケース（肩掛ベルト付き）） 単3形アルカリ乾電池 LR6×6、取扱説明書 |
||||||
| 別売オプション | 7243A（L型プローブ） 7245A（精密測定コードセット） 8016（先端金具・フック） 9172（保管用ケース） |
||||||
KEW Report（ソフトウェア）は、こちらからダウンロードできます。
*1: 125Vおよび100Vは切換設定
