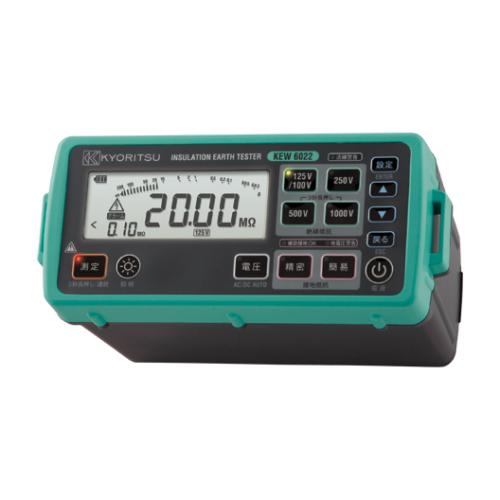

デジタル絶縁・接地抵抗計

KEW 6022

70,000円(消費税別)

KEW 6022
オートディスチャージ
コンパクトなボディに使いやすさを追求した複合測定器
・小型・軽量設計で長時間の作業や持ち運びに便利
・手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
・応答時間が早く、スピーディーな絶縁測定で効率アップ
・リモートスイッチ付測定プローブによる簡易測定で接地測定が簡単
・交流電圧(真の実効値)および直流電圧を自動判別して測定
・さまざまな警告機能が安全正確な測定をサポート(活線警告、補助接地OK など)
・暗所での作業をサポートするバックライトや蓄光式操作ボタン
・悪天候下の測定でも平気な防塵・防滴構造 IEC 60529 (IP54)
・オートディスチャージ機能付
  • JIS規格準拠
  • TRUE RMS
  • 100V
  • 125V
  • 250V
  • 500V
  • 1000V
  • オートパワーオフ

絶縁抵抗計

定格測定電圧 100V*1 125V*1 250V 500V 1000V
有効最大表示値
(オートレンジ)
2.000/20.00/200.0MΩ 20.00/200.0/2000MΩ
中央表示値 5MΩ 50MΩ
第一有効測定範囲 0.200~20.00MΩ 1.51~100.0MΩ 1.51~200.0MΩ 1.51~1000MΩ
確度 ±1.5%rdg±5dgt
第二有効測定範囲 0.110~0.199MΩ
20.00~200.0MΩ
1.20~1.50MΩ
100.0~2000MΩ
1.20~1.50MΩ
200.0~2000MΩ
1.20~1.50MΩ
1000~2000MΩ
確度 ±5%rdg±6dgt
開放回路電圧 定格測定電圧値の1.2倍以下
定格測定電流 定格測定電圧×1000Ωの値の試験抵抗を接続したとき DC1.0~1.2mA
短絡電流 DC1.5mA以下

接地抵抗計

測定レンジ(オートレンジ) 20.00/200.0/2000Ω (簡易測定)(精密測定)
確度 ±3%rdg±0.1Ω (20Ω)
±3%rdg±3dgt (200/2000Ω)

電圧計

測定範囲 AC5~600V (45~65Hz) DC±5~600V
確度 ±1%rdg±4dgt

一般仕様

適合規格 JIS C 1302:2002準拠 JIS C 1304:2002
IEC 61010-1 CAT III 600V, CAT IV 300V 汚染度2
IEC 61010-031 IEC 60529 (IP54) IEC 61557-1, -2, -5, -10 IEC 61326-2-2
使用電池 単3形アルカリ乾電池 LR6 (1.5V)×6
外形寸法/質量 84 (L) × 184 (W) × 133 (D) mm
約900g (電池を含む)
付属品 7196A(リモートスイッチ付測定プローブ)\3,500(消費税別)
7244A(ワニグチコードセット)\2,000(消費税別)
8017(先端金具・ロング)\700(消費税別)
8072(先端金具・標準)\550(消費税別)
9155 (肩掛ベルト(コードベルト付))\1,000(消費税別)
9156 (ソフトケース)\2,500(消費税別)
9172(保管用ケース:6022Lのみ)¥4,000(消費税別)
単3形アルカリ乾電池 LR6×6、取扱説明書
オプション 7243(L型プローブ)\12,000(消費税別)
7245A(精密測定コードセット)\12,000(消費税別)
8016(先端金具・フック)\870(消費税別)

*1: 125Vおよび100Vは切換設定

L型プローブを標準付属にしたセットモデルをご用意しました

  • KEW 6022L(ソフトケース付)
    ¥78,000 (消費税別)
  • セット内容
    6022 (デジタル絶縁・接地抵抗計)
    7243 (L型プローブ)
    7244A (ワニグチコードセット)
    9155 (肩掛ベルト(コードベルト付))
    9156(携帯用ケース)
    9172(保管用ケース)
    単3形乾電池×6,取扱説明書
