絶縁抵抗計

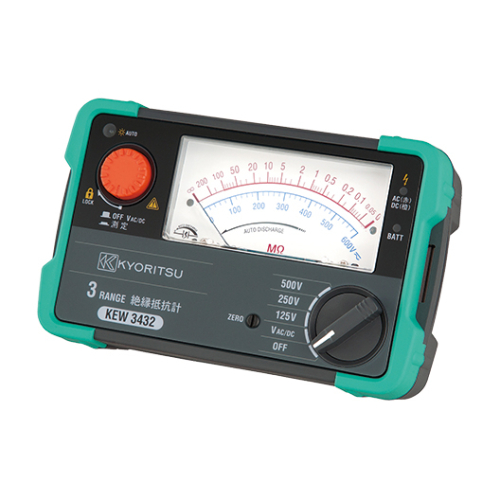

KEW 3432

¥32,000(税込¥35,200)

KEW 3432
CEマーキング
オートディスチャージ
一目でわかる見やすいスケール目盛
・スピーディーな測定に役立つ機能を搭載
・見やすいスケール目盛
・抵抗状態をLEDの色で確認(緑:高抵抗、赤:低抵抗)
・リモート測定スイッチ付き測定コード
・取り出し・収納が簡単な携帯用ケース
・直流・交流を自動判別する電圧測定機能
・暗所で自動点灯するスケール照明と測定物を照らせるLEDライト
・安全な測定をサポートする活線警告機能とオートディスチャージ機能
・JIS C 1302:2018に準拠した設計
  • JIS規格準拠
  • バックライト
  • オートパワーオフ
  • 125V
  • 250V
  • 500V


手元でスイッチON!
ラクラク測定のプローブが付属

携帯用ケースへの収納

絶縁抵抗計

定格測定電圧 125V/250V/500V
有効最大表示値 200MΩ
中央表示値 5MΩ
第1有効測定範囲 0.1 ~ 100MΩ
標準状態における確度(*1) 指示値の±5%以内
第2有効測定範囲 0及び∞目盛を除く第1有効測定範囲以外の目盛
標準状態における確度(*1) 指示値の±10%以内
0及び∞目盛の確度 目盛長の0.7%以下
抵抗状態 LED
緑/赤 判別基準値
0.125MΩ (125V)
0.25MΩ (250V)
0.5MΩ (500V)
開放回路電圧 定格測定電圧値の1.2倍以下
定格電流 定格測定電圧×1000Ωの値の試験抵抗を接続したとき1.0~1.2mA
短絡電流 1.5mA以下

電圧計

測定範囲 AC 0~600V( 45~65Hz)/DC 0~600V
確度 最大目盛値の±5%

一般仕様

適合規格 JIS C 1302:2018準拠、JIS C 1010-1 CAT Ⅲ 600V 保護等級︰IP40
電源/使用電池 単3形乾電池LR6/R6(1.5V)×4
外形寸法/質量 97(L)×156(W)×46(D)mm / 約430g(電池含む)
付属品 7260(リモートスイッチ付測定プローブ)
7261A(ワニグチコードセット)
9173(携帯用ケース)
8017A(先端金具・ロング)
9121(肩掛ベルト)
単3形乾電池LR6×4 取扱説明書
オプション 7243A(L型プローブ)
8016(先端金具・フック)
9186A(本体収納ケース)
9187(測定コード収納ケース)

(*1) 標準状態は以下のとおりです。
周囲温度: 23±5℃ 外部磁界: 地磁気のみ
相対湿度: 45 ~ 75% 標電池電圧: 電池有効範囲
位置: 水平(傾斜角は5°以下)
