絶縁抵抗計

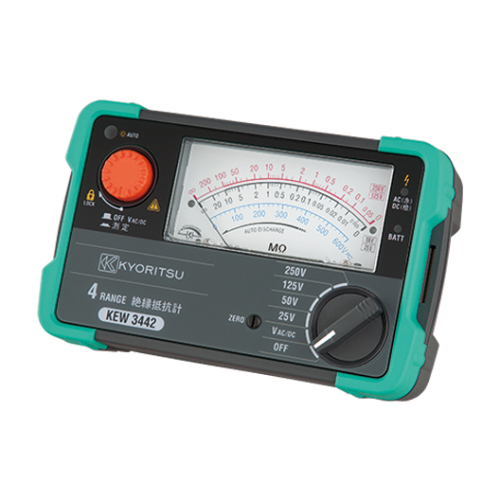

KEW 3442

¥36,000(税込¥39,600)

KEW 3442
CEマーキング
オートディスチャージ
現場での測定スピードを最大限追求! 4レンジメガ
・軽量コンパクトサイズで片手で持ったままでの測定が可能
・見やすいスケール目盛
・抵抗状態をLEDの色で確認(緑:高抵抗、赤:低抵抗)
・リモートスイッチ付測定プローブ標準付属
・直流・交流を自動判別する電圧測定機能
・暗所で自動点灯するスケール照明と測定物を照らせるLEDライト
・取り出し・収納が簡単な携帯用ケース
・JIS C 1302:2018に準拠した設計
  • JIS規格準拠
  • バックライト
  • オートパワーオフ
  • 25V
  • 50V
  • 125V
  • 250V


手元でスイッチON!
ラクラク測定のプローブが付属

携帯用ケースへの収納

絶縁抵抗計

定格測定電圧 25/50/125/250V
有効最大表示値 20MΩ (25/50V)
200MΩ(125/250V)
中央表示値 0.5MΩ (25/50V)
5MΩ(125/250V)
第1有効測定範囲 0.01 ~ 10MΩ (25/50V)
0.1 ~ 100MΩ (125/250V)
標準状態における確度(*1) 指示値の±5%以内
第2有効測定範囲 0及び∞目盛を除く第1有効測定範囲以外の目盛
標準状態における確度(*1) 指示値の±10%以内
0及び∞目盛の確度 目盛長の0.7%以下
開放回路電圧 定格測定電圧値の1.2倍以下
定格電流 定格測定電圧×1000Ωの値の試験抵抗を接続したとき1.0~1.2mA
短絡電流 1.5mA以下
抵抗状態 LED
緑/赤 判別基準値
0.1MΩ (25/50V)
0.125MΩ (125V)
0.25MΩ (250V)

電圧計

測定範囲 AC 0~600V( 45~65Hz)/DC 0~600V
確度 最大目盛値の±5%

一般仕様

適合規格 JIS C 1302:2018準拠、JIS C 1010-1 CAT Ⅲ 600V 保護等級︰IP40
電源/使用電池 単3形乾電池LR6/R6(1.5V)×4
外形寸法 97(L)×156(W)×46(D)mm
質量 約430g(電池含む)
本体付属品(本体と同梱) 7260 (リモートスイッチ付測定プローブ)
7261A(ワニグチコードセット)
9173 (携帯用ケース)
8017A (先端金具・ロング)
9121 (肩掛ベルト)
単3形乾電池LR6×4、取扱説明書
別売オプション 7243A (L型プローブ)
8016 (先端金具・フック)
9186A (本体収納ケース)
9187 (測定コード収納ケース)

(*1) 標準状態は以下のとおりです。
周囲温度: 23±5℃ 外部磁界: 地磁気のみ
相対湿度: 45 ~ 75% 標電池電圧: 電池有効範囲
位置: 水平(傾斜角は5°以下)
