クランプセンサ・クランプアダプタ

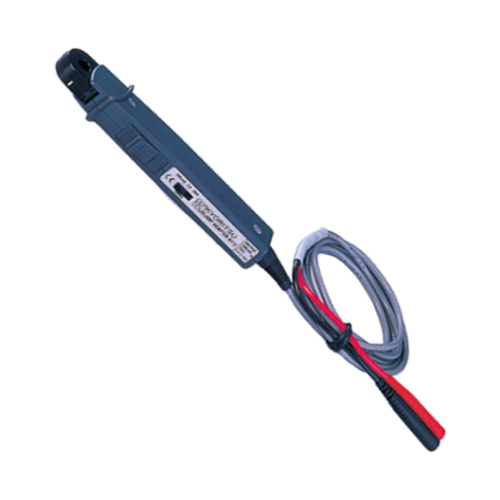

MODEL 8112
¥22,000（税込¥24,200）
AC120Aまでの電流-電圧変換器
・交流専用の高周波対応電流-電圧変換器・200mA：1A→1V
・2A：1A→100mV
・20A：1A→10mV
測定範囲・確度
| レンジ | 測定範囲 | 出力 | 確度 | 周波数範囲 |
|---|---|---|---|---|
| 200mA | AC0～500mA | AC0～500mV | ±1.5％rdg±0.2mA | 50Hz～1kHz |
| AC0～1000mA | AC0～1000mV | ±3％rdg±0.4mA | 40Hz～10kHz | |
| 2A | AC0～20A | AC0～2000mV | ±1％rdg±1mA | 40Hz～1kHz |
| ±1.5％rdg±2mA | 1～10kHz | |||
| 20A | AC0～20A | AC0～200mV | ±1％rdg±0.01A | 40Hz～1kHz |
| AC20～60A | AC200～600mV | ±2.5％rdg | 50Hz～10kHz | |
| AC60～120A | AC600～1200mV | ±2.5％rdg | 100Hz～10kHz |
一般仕様
| 被測定導体径 | 最大φ8mm |
|---|---|
| 最大可能入力電流 | AC200mAレンジで6A AC2Aレンジで60A AC20Aレンジで120A |
| 適合規格 | IEC 61010-1（JIC C 1010-1） CAT Ⅱ 100V 汚染度2 |
| 外形寸法 | 153（L）×18（W）×23（D）mm |
| 本体付属品（本体と同梱） | 9095（携帯用ケース） 取扱説明書 |
