デジタルマルチメータ

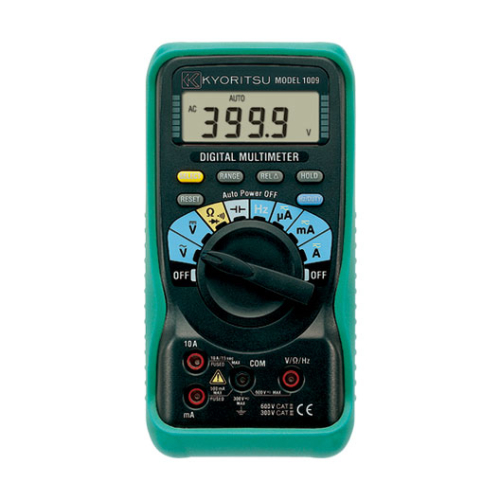

MODEL 1009

¥8,000(税込¥8,800)

MODEL 1009
CEマーキング
低価格スタンダードDMM
・4000カウント表示
・レンジホールドボタンでオートレンジとマニュアルレンジの切換可能
・ダイオードテスト機能
・キャパシタンス測定機能
・比較測定機能
・導通テスト
・10A測定端子付(AC/DC)
・ホルスター付
※展示に適した中身の見えるブリスターパックをご希望の場合は、
モデル名の後に(B)を付けてご注文してください。
MODEL1009(B)
  • DCAC V
  • DCAC A
  • 抵抗
  • 導通ブザー
  • ダイオード
  • コンデンサ
  • 周波数
  • デューティ比
  • データホールド
  • REL(リラティブ)機能
  • オートパワーオフ

測定範囲・確度・一般仕様

直流電圧 400.0mV/4.000/40.00/400.0/600V (入力インピーダンス:10MΩ)
±0.6%rdg±4dgt (400.0mV/4.000/40.00/400.0V)
±1.0%rdg±4dgt (600V)
交流電圧 400.0mV/4.000/40.00/400.0/600V (入力インピーダンス:10MΩ)
±1.6%rdg±4dgt (20.00-400.0mV)
±1.3%rdg±4dgt (4.000/40.00V)
±1.6%rdg±4dgt (400.0/600V)
直流電流 400.0/4000μA/40.00/400.0mA/4.000/10.00A
±2.0%rdg±4dgt (400.0/4000μA)
±1.0%rdg±4dgt (40.00/400.0mA)
±1.6%rdg±4dgt (4.000/10.00A)
交流電流 400.0/4000μA/40.00/400.0mA/4.000/10.00A
±2.6%rdg±4dgt (400.0/4000μA)
±2.0%rdg±4dgt (40.00/400.0mA/4.000/10.00A)
抵抗 400.0Ω/4.000/40.00/400.0kΩ/4.000/40.00MΩ
±1.0%rdg±4dgt (400.0Ω/4.000/40.00/400.0kΩ/4.000MΩ)
±2.0%rdg±4dgt (40.00MΩ)
導通 400.0Ω (約100Ω以下でブザー鳴動)
ダイオードテスト 開放電圧:約1.5V (0.4mA測定電流)
キャパシタンス 40.00/400.0nF/4.000/40.00/100.0μF
周波数 5.120/51.20/512.0Hz/5.120/51.20/512.0kHz/5.120/10.00MHz
±0.1%rdg±5dgt
(入力感度 電流:200μA [~10kHz]/電圧:1.5V [~10kHz]以上/
Hz:1.5V [~1MHz]、2V [>1MHz]以上)
DUTY 0.1~99.9% (パルス幅/パルス周期) ±2.5%rdg±5dgt
適合規格 IEC 61010-1 CAT III 300V
IEC 61010-031
IEC 61326-1
使用電池 単3形乾電池R6(1.5V)×2 (オートパワーオフ約30分)
外形寸法 161(L)×82(W)×50(D)mm
質量 約280g (電池含む)
付属品 7066A(測定コード)
8919 (*1) (セラミックヒューズ [10A/600V])×1(本体内蔵)
8923 (*1/*2) (ヒューズ [0.5A/600V])×1 (本体内蔵)
単3形乾電池R6×2,取扱説明書
オプション 7234 (ワニグチ測定コード)
9095 (携帯用ケース)

*1: 1009本体のシリアルNo.0386791以降が使用可能
*2: 8923は3個セットの販売となります
