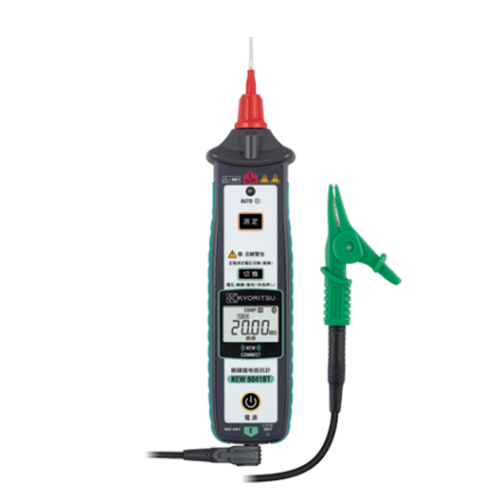

ペン型絶縁・接地抵抗計
KEW 6041BT
絶縁・簡易接地・電圧をこの1台で測定！
片手で使える複合試験器
～JECA FAIR 2023 第62回製品コンクール～
経済産業大臣賞 受賞
- 動力の線間電圧も測定可能な電圧測定機能（最大440V）
- ELBの誤作動を防ぐ2mA以下の測定電流（接地測定時）
- 作業ミスを防止する活線警告機能（絶縁・接地測定選択時）
- 画面が見えない状態でもブザーでお知らせコンパレータ機能
- アプリで設定をカスタマイズ
使わない機能やレンジのON/OFF
最大測定表示値やコンパレータのしきい値を任意で設定 - 交換可能な4種の先端ピン
標準・ロング・モールドの3種が標準付属
高い場所にある分電盤での作業にオススメＬ型プローブ（別売） - Bluetooth®通信機能付き
タブレットやスマートフォンに測定値を保存
3D View
動画
PR動画
How To 動画
製品概要
絶縁抵抗測定
- 4レンジ（50/125/250/500V）
- 500V選択時には⾚⾊バックライトで警告
- オートディスチャージ機能
測定後に充電された電圧を⾃動的に放電します - 活線警告機能
電圧が基準値以上の場合は⾚⾊バックライトとブサーで活線警告し、測定ボタンを押しても測定を⾏わない安全設計 - コンパレータ機能
測定値が基準値を下回った場合、⾚⾊バックライトとブザーで警告します。（基準値は専⽤アプリで変更が可能）
| 定格測定電圧 | 50V | 125V | 250V | 500V |
|---|---|---|---|---|
| 基準値 | 0.100MΩ | 0.100MΩ | 0.200MΩ | 0.400MΩ |
接地抵抗測定
- 200/2000Ωオートレンジ
- 漏電遮断器を動作させない2mA以下の試験電流
- 活線警告機能
電圧が30V以上で赤色バックライトとブサーで警告し、活線警告中は測定スイッチを押しても接地抵抗の測定はできません。 - コンパレータ機能
測定値が基準値を上回った場合、赤色バックライトとブザーで警告します。（基準値は専用アプリで変更が可能）
※簡易測定（2極法）の方法はこちら
電圧測定
- 最大測定電圧440V
- 動力の線間電圧の測定が可能
- 歪んだ波形でも正確に測定できる真の実効値測定
- 直流/交流を自動で判別して測定
照度センサ搭載 暗所での測定をサポート
- 測定箇所を照らすLEDライトとLCDバックライトが自動点灯/消灯
- 暗い場所で光る蓄光操作ボタン採用
測定記録アプリ KEW Smart Advanced（キュースマート アドバンスト）
Android™・iOS対応 測定記録アプリ
対応のBluetooth® 搭載製品が1つのアプリで管理できる
KEW Smart Advancedの詳細はこちら
※他社アプリの対応状況はこちらをご確認ください。
製品本体の機能設定の一部をアプリからカスタマイズ（KEW 6041BT専用）
コンパレータ機能の設定変更
（絶縁抵抗・接地抵抗）
コンパレータ機能のON/OFFや、警告のしきい値を任意の値に設定変更が可能です。
急な設定のリセットも簡単※
OFFにした機能を急遽使いたくなった場合は、計測器本体の切換ボタンを押しながら、電源ボタンを押して再起動することで、一時的に出荷時の設定に。アプリなしで実行できます
※本機能は一時的なものです。アプリで設定変更された状態をリセットし、完全に初期状態(工場出荷状態)に戻す場合は別途操作が必要です。

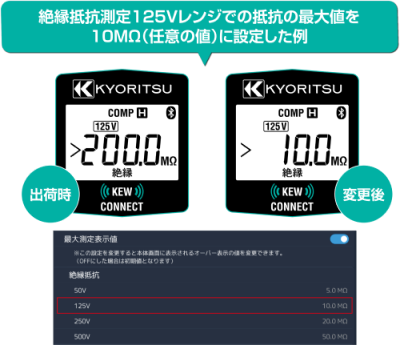

最大測定表示値の変更
電圧・絶縁抵抗・接地抵抗の最大表示値を任意で変更が可能です。

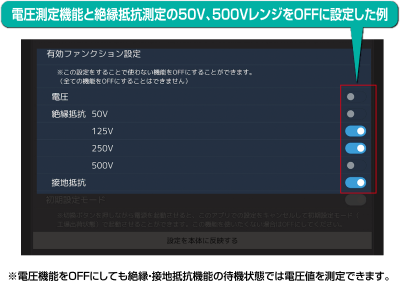

有効ファンクション設定
絶縁レンジの誤印加防止に! 使わない機能をOFF!
仕様
絶縁抵抗 |
||||||
|---|---|---|---|---|---|---|
| 定格測定電圧 | 50V | 125V | 250V | 500V | ||
| レンジ | 2.000/20.00/200.0MΩ（オートレンジ） | |||||
| 第一有効範囲 | ||||||
| 測定範囲 | 0.100～10.00MΩ | 0.100～25.0MΩ | 0.100～50.0MΩ | 0.100～100.0MΩ | ||
| 中央表示値 | 1MΩ | 2MΩ | 2MΩ | 5MΩ | ||
| 確度 | ±2%rdg±2dgt | |||||
| 第二有効範囲 | ||||||
| 測定範囲 | 0.050～0.099MΩ | |||||
| 確度 | ±2%rdg±4dgt | |||||
| 測定範囲 | 10.01～200.0MΩ | 25.1～200.0MΩ | 50.1～200.0MΩ | 100.1～200.0MΩ | ||
| 確度 | ±5%rdg | |||||
| その他 | ||||||
| 測定範囲 | 0.000～0.049MΩ | |||||
| 確度 | ±2%rdg±6dgt | |||||
| 定格電流 | 1.0~1.2mA | |||||
| @0.05MΩ | @0.125MΩ | @0.25MΩ | @0.5MΩ | |||
| 開放回路電圧 | 定格測定電圧の100～120％ | |||||
| 短絡電流 | 1.5mA以内 | |||||
| 接地抵抗計 | ||||||
| 測定範囲 | 200.0/2000Ω（オートレンジ） | |||||
| 確度 | ±3%rdg±5dgt | |||||
| 出力電流 | 200Ωレンジ:約1.6mA, 2000Ωレンジ:約0.7mA 周波数825Hz | |||||
| 電圧計 | ||||||
| 測定範囲 | AC 2.0～440.0V / DC ±2.0～±440.0V（AC/DC 2V以上で自動判別） | |||||
| 確度 | AC ±1%rdg±4dgt / DC ±1%rdg±8dgt | |||||
| 適合規格 | JIS 1302：2018、IEC 61010-1 CAT Ⅲ 300V 汚染度2 IEC 61010-031、IEC 60529（IP40） |
|||||
| 通信インターフェース | Bluetooth® 5.0 | |||||
| 動作温湿度範囲 | -10～50℃ 85%以下（結露のないこと） | |||||
| 保存温湿度範囲 | -20～60℃ 75%以下（結露のないこと） | |||||
| 使用電池 | 単3形乾電池LR6（1.5V）× 2 | |||||
| 外形寸法 | 232（L）× 51（W）× 42（D）mm（先端金具・標準を装着時） | |||||
| 質量 | 約230g（電池を含む） | |||||
| 本体付属品（本体と同梱） | 7248（ワニグチコードセット） 8072A（先端金具・標準） 8017B（先端金具・ロング） 8253（先端金具・モールド） 9161（携帯用ケース） 単3形乾電池LR6×2、取扱説明書 |
|||||
| 別売オプション | 7296（L型プローブ） 9198（携帯用ケースL型プローブ用） |
|||||
