仕様
適応機種 | 4505 4505BT |
---|
クランプ導体径 | 最大約φ24mm |
---|---|
最大許容入力 | AC 300V(50/60Hz) |
適合規格 | IEC 61010-1,IEC 61010-031 IEC 61010-2-032 CAT Ⅲ300V 汚染度2 IEC 61326(EMC),EN 50581(RoHS) |
使用温湿度範囲 | -10 ~ 50℃、相対湿度85%以下(結露のないこと) |
使用電池 | 単3形アルカリ乾電池 LR6(1.5V) × 6 |
連続使用可能時間 | 約27時間 |
外形寸法 | 112 (L) × 61 (W) × 42 (D) mm(本体) 100 (L) × 60 (W) × 26 (D) mm(試験電圧注入用クランプ) |
コード長 | 約1.5m |
質量 | 約520g(電池含む) |
本体付属品 (本体と同梱) |
7157B(ワニグチクリップ) 9096(携帯用ケース) 単3形アルカリ乾電池 LR6 × 6、取扱説明書 |
※別途、コンセントテスタ KEW 4505/KEW 4505BTが必要になります。
注意事項

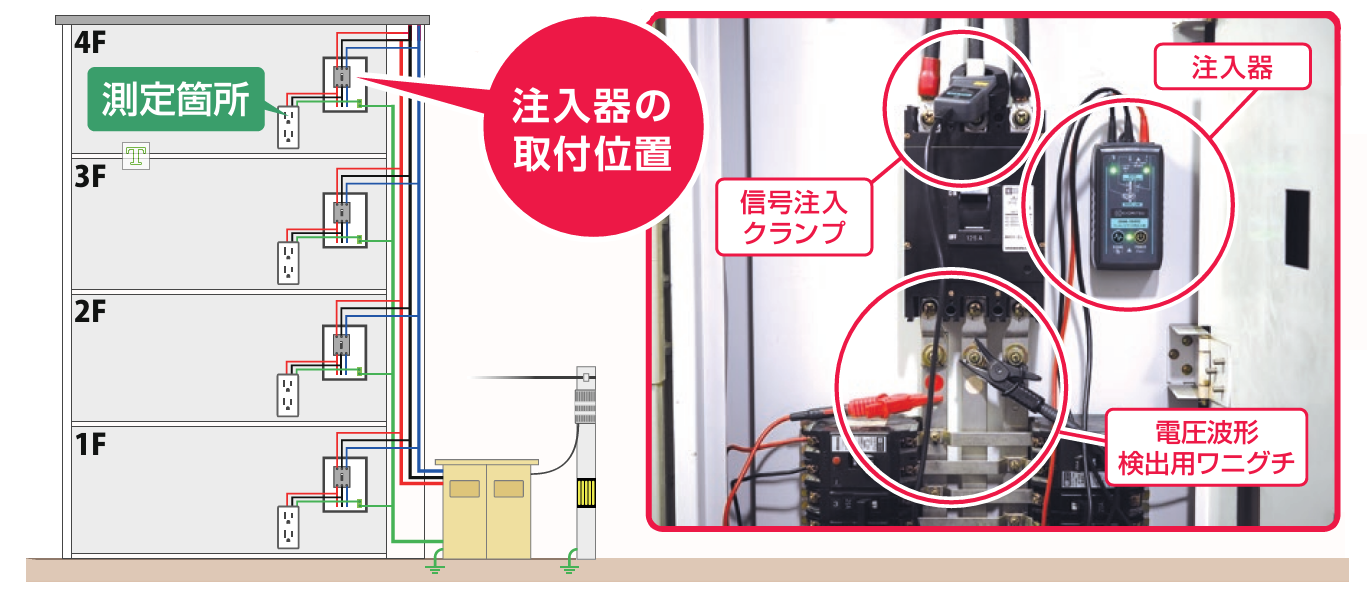

注入器の取付箇所に注意!
①分電盤が多数ある建物では、注入器を取付けた分電盤に繋がっていないコンセントは測定できません。(下図)
②注入器単体ではご使用になれません。
③注入器を旧モデル(4500/4500BT )と組み合わせて使用することはできません
