3D View
製品概要
測定時の結線例

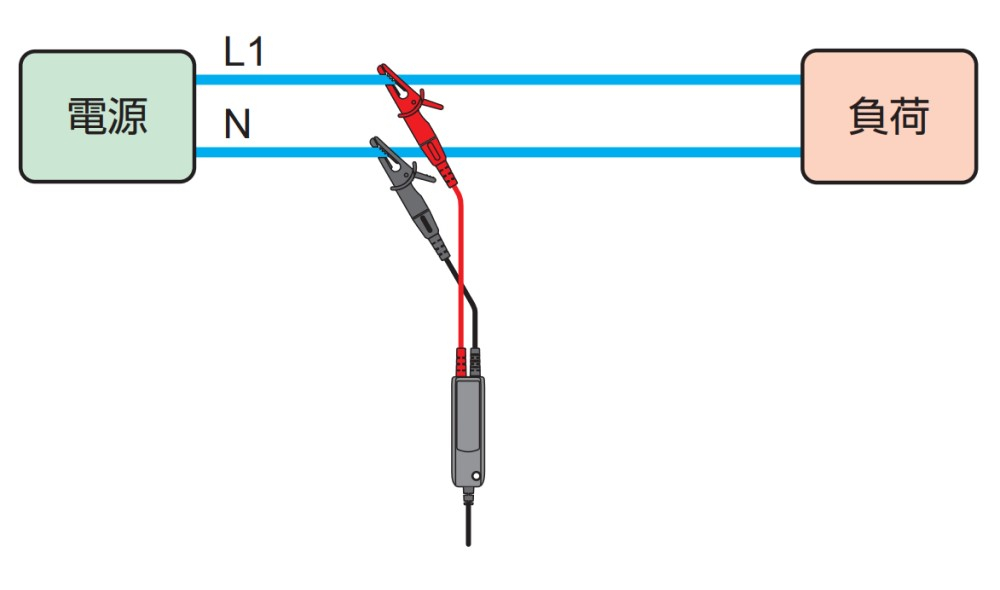

単相2線の場合
単相3線の場合
本製品を2台使用した測定例
三相3線の場合

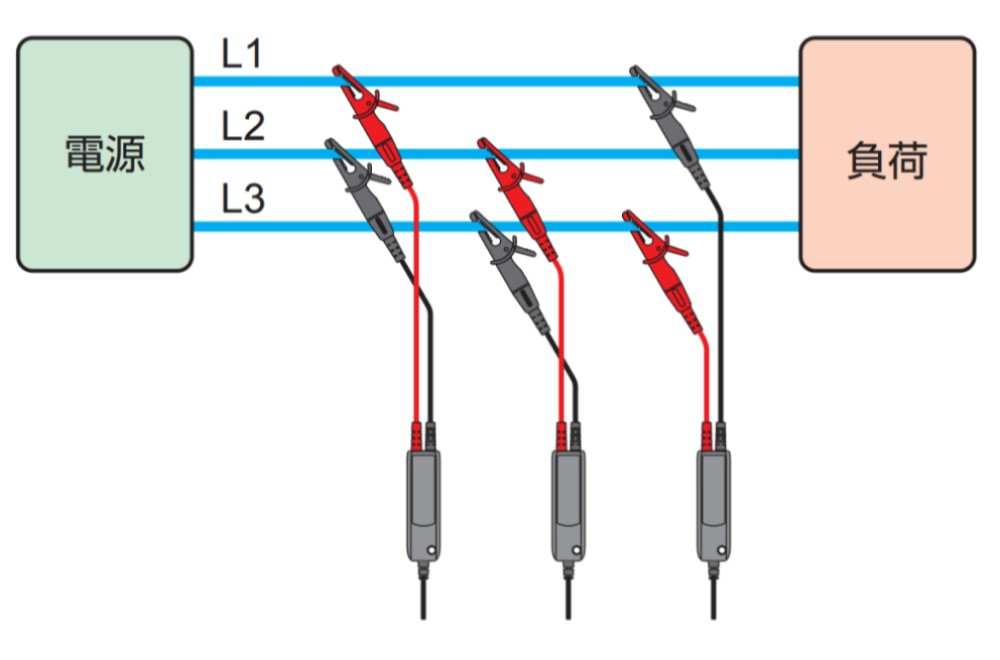

本製品を3台使用したフローティング電圧の測定例
仕様
| 適応機種 | 5020 |
|---|
| 最大入力電圧 | AC 600Vrms, 848.4Vpeak |
|---|---|
| 測定範囲 | 6～600V |
| 入力方式 | 差動入力（フローティング電圧測定可能） |
| 出力電圧 | AC 0～60mV（出力／入力：0.1mV/V） |
| 確度(周波数 範囲) | ±1.0%rdg±0.1mV (50/60Hz) |
| 使用温湿度範囲 | -10～50℃ 相対湿度85%以下（結露のないこと） |
| 耐電圧 | AC 5350V（実効値 50/60Hz）／5秒間 測定端子と本体外装の間 |
| コード長/出力端子 | 約2m MINI DIN 6PIN |
| 入力インピーダンス | 約3.4MΩ |
| 出力インピーダンス | 約180Ω |
| 環境条件 | 高度2000mまで 屋内 |
| 適合規格 | IEC/EN 61010-1:2001 CAT Ⅲ 600V 汚染度2 IEC/EN 61010-031:2002，EN 61326:2001（EMC規格） |
| 外形寸法/質量 | 87（L)×26（W）×17（D）mm（突起部除く）／ 約135g |
| 本体付属品（本体と同梱） | 取扱説明書 |
| 別売オプション | 7185（延長コード） |
