DIGITAL INSULATION / CONTINUITY TESTER
KEW 3551
• World's fastest class measurement speed (0.5 sec.)
• 6 ranges are available for insulation resistance test (50/100/125/250/500/1000V)
• Various lineup definitely fulfills your needs
KEW3551 : Standard model
KEW3552 : With memory function
KEW3552BT : With memory and Bluetooth communication functions
• 6 ranges are available for insulation resistance test (50/100/125/250/500/1000V)
• Various lineup definitely fulfills your needs
KEW3551 : Standard model
KEW3552 : With memory function
KEW3552BT : With memory and Bluetooth communication functions
Insulation resistance
| Test voltage | 50V/100V/125V/250V/500V/1000V |
|---|---|
| Measuring range<br>(Auto-ranging) | 100.0MΩ（50V） 200.0MΩ（100V） 250.0MΩ（125V） 500.0MΩ（250V） 2000MΩ（500V） 4000MΩ（1000V） |
| Mid-scale value | 2MΩ（50V） 5MΩ（100V/125V） 10MΩ（250V） 100MΩ（500V） 200MΩ（1000V） |
| First effective measuring range | 0.100 ～ 10.00MΩ（50V） 0.100 ～ 20.00MΩ（100V） 0.100 ～ 25.00MΩ（125V） 0.100 ～ 50.0MΩ（250V） 0.100 ～ 500MΩ（500V） 0.100 ～ 1000MΩ（1000V） |
| Accuracy | ±2%rdg ±2dgt |
| Second effective measuring range | 0.050 ~ 0.099MΩ（50V/100V/125V/250V/500V/1000V） 10.01 ~ 100.0MΩ（50V） 20.01 ~ 200.0MΩ（100V） 25.01 ~ 250.0MΩ（125V） 50.1 ~ 500MΩ（250V） 501 ~ 2000MΩ（500V） 1001 ~ 4000MΩ（1000V） |
| Accuracy | ±5%rdg (0.050 ~ 0.099MΩ: ±2%rdg±4dgt) |
| Rated current | 1.0 ~ 1.1mA |
| Output short circuit current | 1.5mA max |
Ω / Continuty
| Auto-ranging | 40.00/400.0/4000Ω |
|---|---|
| Accuracy | ±2.5%rdg ±8dgt |
| Output voltage on open circuit | 5V（4~6.9V） |
| Output short circuit current | 200mA or more |
Voltage
| Voltage range | AC 2.0~600V（45~65Hz） DC -2.0~-600V +2.0~+600V |
|---|---|
| Accuracy | ±1%rdg ±4dgt |
General
| Applicable standards | IEC61010 CATⅢ 600V / CAT IV 300V, IEC 61010-2-034 IEC61557-1,2,4 IEC61326-1,2-2 IEC60529（IP40） |
|---|---|
| Power source | LR6/R6（AA）（1.5V）x4 |
| Dimension / Weight | 97(L) x 156(W) x 46(D) mm / Approx. 490g（including battery） |

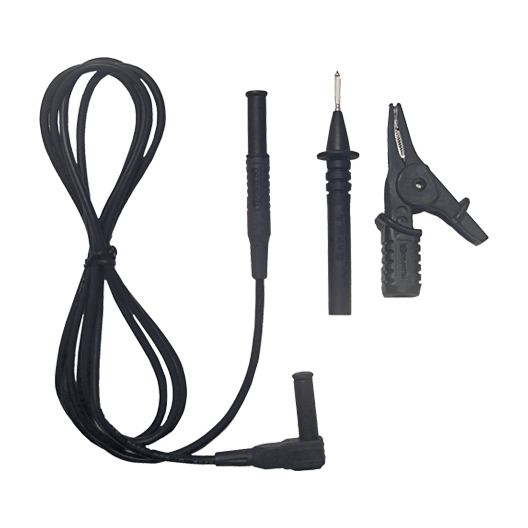

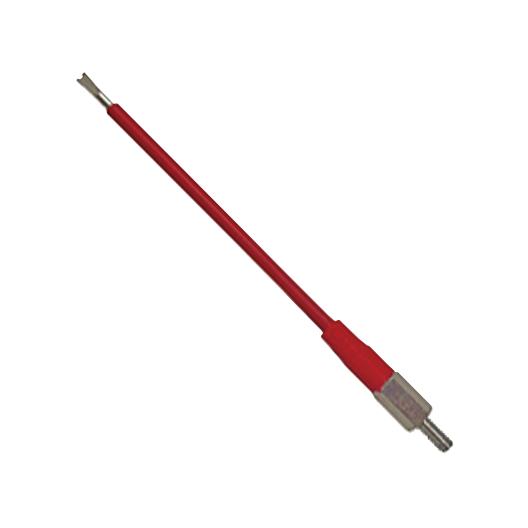

| Accessories | 7260（Test lead with remote control switch） 7261A（Test lead with alligator clip） 8017A（Extension prod long） 9173（Carrying case） 9121（Shoulder strap） LR6（AA）x4 Instruction manual |

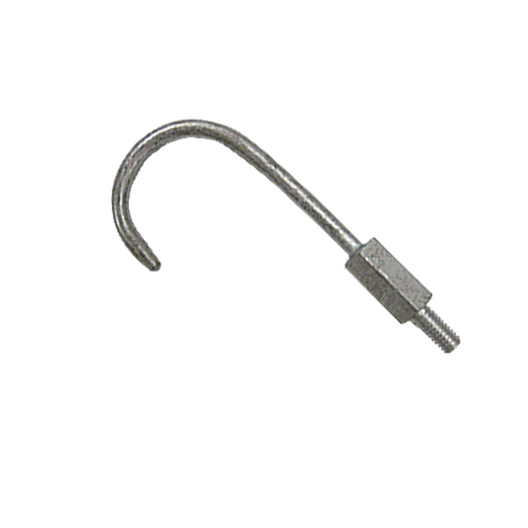

| Optional Accessories | 7243A（L-shaped probe） 8016（Hook type prod） 9186A (Carrying case) 9187 (Cord case) |
