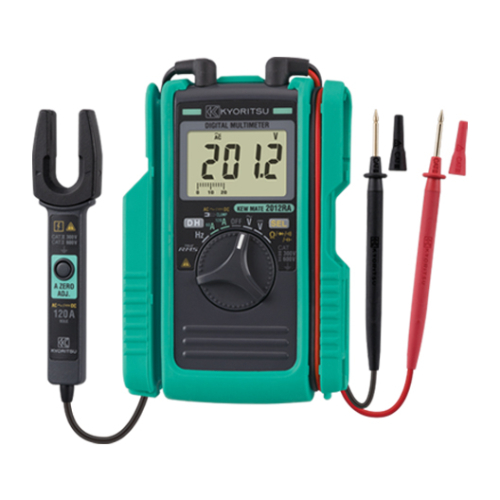

製品概要
強化保護ブッシュによりケーブル強度増加
使用例
仕様
| 直流電圧 | 600.0mV/6.000/60.00/600.0V（入力インピーダンス：約10MΩ） ±1.0%rdg±3dgt |
|---|---|
| 交流電圧 | 6.000/60.00/600.0V（入力インピーダンス：約10MΩ） ±1.5%rdg±5dgt(45～400Hz) |
| 直流電流 | 60.00/120.0A ±2.0%rdg±8dgt(60A) ±2.0%rdg±5dgt(120A) |
| 交流電流 | 60.00/120.0A ±2.0%rdg±5dgt (45～65Hz) |
| 抵抗 | 600.0Ω/6.000/60.00/600.0kΩ/6.000/60.00MΩ ±1.0%rdg±5dgt (600Ω/6/60/600kΩ) ±2.0%rdg±5dgt (6MΩ) ±3.0%rdg±5dgt (60MΩ) |
| 導通 | 600.0Ω（35±25Ω以下でブザー鳴動） |
| ダイオードテスト | 2.000V ±3.0%rdg±5dgt 開放電圧：約2.7V |
| キャパシタンス | 400.0nF/4.000/40.00μF ±2.5%rdg±10dgt |
| 周波数 | （電流）100/400Hz ±0.2%rdg±2dgt (100Hz) ±0.1%rdg±1dgt (400Hz) （電圧）100/1000Hz/10/100/300.0kHz ±0.2%rdg±2dgt (100Hz) ±0.1%rdg±1dgt (1000Hz/10/100/300.0kHz) （入力感度 電流：6A以上 ／ 電圧：6V以上 [～10kHz]/20V以上 [10k～300kHz]） |
| 被測定導体径 | 最大φ12mm |
| 適合規格 | IEC 61010-1 CAT Ⅲ 300V / CAT Ⅱ 600V 汚染度2 IEC 61010-2-032、IEC 61326-1 |
| 使用電池 | 単4形乾電池R03 (1.5V)×2 ※連続使用可能時間 DCV：約150時間 ACA：約25時間 （オートパワーセーブ約15分） |
| 外形寸法 | 128（L）×92（W）×27（D）mm |
| 質量 | 約220g（電池含む） |
| 本体付属品（本体と同梱） | 単4形乾電池R03×2、取扱説明書 |
| 別売オプション | 9107（ソフトケース） |
