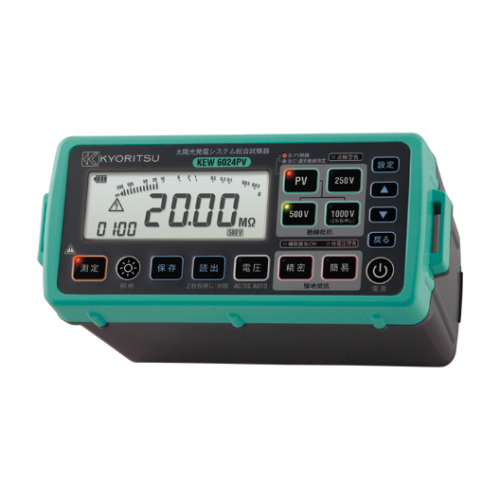

太陽光発電システム総合試験器
PV絶縁、絶縁、接地、電圧測定機能をコンパクトなボディに搭載
- 日中の発電状態でも正確に絶縁抵抗測定が可能
- 悪天候下でも測定可能な防雨構造
- 1000件までの測定結果を保存できるメモリ機能
- 夜間の現場作業をサポートする蓄光ボタンとバックライト
- 測定開始からの経過時間表示機能
- 日付と時刻を設定可能（記録データに同時保存）
- 小型・軽量設計で長時間の作業や持ち運びに便利
- 手元でスイッチ操作ができるリモートスイッチ付測定プローブ標準装備
- 交流電圧（真の実効値）および直流電圧を自動判別して測定
- オートディスチャージ機能付き
- 保存した測定結果をUSB接続によりPCへ転送可能
3D View
動画
How To 動画
仕様
| 絶縁抵抗計 | PV絶縁抵抗測定 | 絶縁抵抗測定 | |||||
|---|---|---|---|---|---|---|---|
| 定格測定電圧 | 500V | 1000V | 250V | 500V | 1000V | ||
| 有効最大表示値 (オートレンジ) |
20.00/200.0/2000MΩ | ||||||
| 定格測定電流 (下限測定抵抗値) |
― | 1.0～1.2mA | |||||
| ― | 0.25MΩ | 0.5MΩ | 1MΩ | ||||
| 第一有効範囲 | |||||||
| 測定範囲 | ー | 1.51～100.0MΩ | 1.51～200.0MΩ | 1.51～1000MΩ | |||
| 中央表示値 | ー | 50MΩ | |||||
| 確度 | ー | 士1.5%rdg士5dgt | |||||
| 第二有効範囲 | |||||||
| 測定範囲 | ー | 1.20～1.50MΩ | 1.20～1.50MΩ | 1.20～1.50MΩ | |||
| 100.1～2000MΩ | 200.1～2000MΩ | 1001～2000MΩ | |||||
| 確度 | ー | 士5.0%rdg士6dgt | |||||
| 測定範囲 | 1.51～200.0MΩ | 1.51～1000MΩ | － | ||||
| 確度 | 士1.5%rdg士5dgt | － | |||||
| 測定範囲 | 0.00～1.50MΩ | 0.00～1.50MΩ | － | ||||
| 200.1～2000MΩ | 1001～2000MΩ | ||||||
| 確度 | 士5.0%rdg士6dgt | － | |||||
| 開放回路電圧 | 定格測定電圧値の1.2倍以下 | ||||||
| 短絡電流 | DC1.5mA以下 | ||||||
| 接地抵抗計 | |||||||
| 測定レンジ (オートレンジ) |
20.00/200.0/2000Ω(簡易測定)(精密測定) | ||||||
| 確度 | 士3.0%rdg士0.1Ω(20Ω)士3.0%rdg士3dgt(200/2000Ω) | ||||||
| 電圧計 | |||||||
| 測定範囲 | AC5～600V(45～65Hz)DC士5～1000V | ||||||
| 確度 | 士1.0%rdg士4dgt | ||||||
| 適合規格 | IEC 61010-1 CAT Ⅲ 600V / CAT Ⅳ 300V 汚染度2 IEC 61010-2-030、IEC 61010-031、IEC 60529(IP54)、IEC 61557-1,2,5,10 IEC 61326-1,2-2、 JIS C 1302:2014準拠、JEM-TR228, BU15001 |
||||||
| 使用電池 | 単3形アルカリ乾電池LR6×6 | ||||||
| 外形寸法／質量 | 84(L)×184(W)×133(D)mm/約900g(電池を含む) | ||||||
| 本体付属品（本体と同梱） | 7196B(リモートスイッチ付測定プローブ) 7244A(ワニグチコードセット) 8017(先端金具・ロング) 8072(先端金具・標準) 8212-USB(USBアダプタ) 9156A(携帯用ケース（肩掛ベルト付き）) 単3形アルカリ乾電池LR6×6、取扱説明書 |
||||||
| 別売オプション | 7243A(L型プローブ) 7245A(精密測定コードセット) 8016(先端金具・フック) |
||||||
