アナログ絶縁・接地抵抗計

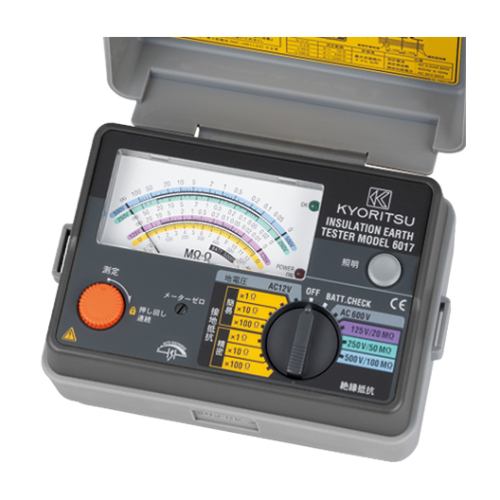

MODEL 6017
¥52,000(税込¥57,200)
メガとアースが1つになったオールインワン測定器
・ 簡易測定(2極法)が可能・ オートディスチャージ機能付き
測定が終わると自動的に充電した電圧を放電
・ 回路に電圧がある場合自動的に切り替わるAC600Vレンジ
・ 衝撃に強いエラストマーケース付き
・ 国際安全規格IEC 61010-1 CAT Ⅲ 600V準拠の安全設計
・ 暗い場所に便利なスケール照明付き
・ 両手で作業できる肩掛ベルト付き
※精密測定を行うには別売オプション(MODEL 7245A)が必要です。
(Photo:6018)
How To 動画
絶縁抵抗計
定格測定電圧 | 125V | 250V | 500V |
---|---|---|---|
有効最大目盛値 | 20MΩ | 50MΩ | 100MΩ |
中央表示値 | 0.5MΩ | 1MΩ | 2MΩ |
第1有効測定範囲 | 0.02~10MΩ | 0.05~20MΩ | 0.1~50MΩ |
確度 | 指示値の±5% | ||
第2有効測定範囲 | 指示値の±10% |
接地抵抗計
測定範囲 | 0~12Ω/0~120Ω/0~1200Ω(簡易測定)(精密測定) |
---|---|
確度 | 最大目盛値の±3% |
地電圧測定範囲 | AC0~12V |
確度 | 最大目盛値の±3% |
電圧計
測定範囲 | AC0~600V |
---|---|
確度 | 最大目盛値の±3% |
一般仕様
適合規格 | IEC 61010-1 (JIS C 1010-1) CAT Ⅲ 600V 汚染度2 IEC 61557 JIS C 1302:2002準拠 |
---|---|
使用電池 | 単3形乾電池 R6 (1.5V)×8 |
外形寸法 | 130(L)×183(W)×100(D)mm |
質量 | 約1000g(電池含む) |
本体付属品(本体と同梱) | 7103A(リモートスイッチ付測定プローブ) 7161A(フラットテスト棒) 7131B(安全ワニグチクリップ) 8017(先端金具・ロング) 9092(コードケース) 9121(肩掛ベルト) 単3形乾電池 (R6)×8、取扱説明書 |
別売オプション | 7150A(リモートスイッチ付測定プローブセット) 7241A(精密測定用コード 赤・黄・緑 1.5m) 7245A(精密測定コードセット) 8016(先端金具・フック) 8259(端子アダプタ[赤黄緑]) |
