高圧絶縁抵抗計
グラフィカルな大型LCDを搭載した高圧絶縁抵抗計！
- 最大定格電圧：12kV、最大測定値：35TΩ、最大短絡電流：5mA
- 500V ～ 12kVの6つの固定レンジで測定が可能、さらに出力電圧の可変が可能
- 大型LCDで測定値の変化をグラフ表示可能
- 充電式電池とAC電源の2電源方式（AC電源は測定中でも使用可能）
- オートディスチャージ機能付き
- メモリ機能：最大約43,000件のデータを格納
- プリントスクリーン機能：表示画面データを保存可能（BMPファイル）
- フィルタ機能：表示値にフラツキが発生した場合にフラツキを軽減
- キャパシタンス測定機能：絶縁抵抗測定終了後、測定物の容量値を表示
- USB接続によりPCでリアルタイムモニタが可能
- バーグラフ・バックライト付き
- 防塵防滴構造IP64（ケースを閉じた状態）
- G端子接地方式により絶縁抵抗測定が可能
仕様
絶縁抵抗計 |
||||||
|---|---|---|---|---|---|---|
| 定格電圧 | 500V | 1000V | 2500V | 5000V | 10000V | 12000V |
| 最大測定値 | 500GΩ | 1TΩ | 2.5TΩ | 5TΩ | 35TΩ | |
| 確度 | 400k～50GΩ ±5%rdg±3dgt |
800k～100GΩ ±5%rdg±3dgt |
2M～250GΩ ±5%rdg±3dgt |
4M～500GΩ ±5%rdg±3dgt |
8M～1TΩ ±5%rdg±3dgt |
|
| 50.1G～500GΩ ±20%rdg ※250V以下の設定では確度保証外 |
101G～1TΩ ±20%rdg |
251G～2.5TΩ ±20%rdg |
501G～5TΩ ±20%rdg |
1.01T～10TΩ ±20%rdg |
||
| 10.1T～35TΩ 表示のみ、確度保証外 |
||||||
| 短絡電流 | 5.0mA（測定開始10秒間）、3.5mA（測定開始10秒後から） | |||||
| 定格電圧出力可能負荷抵抗 | 0.5MΩ以上 | 1MΩ以上 | 2.5MΩ以上 | 5MΩ以上 | 20MΩ以上 | 24MΩ以上 |
電圧計 |
||||||
| 測定範囲 | DCV：±30 ～ ±600V、ACV：30 ～ 600V （50/60Hz） | |||||
| 確度 | ±2%rdg±3dgt | |||||
電流計 |
||||||
| 測定範囲 | 0.00nA～2.40mA （絶縁抵抗の有効測定範囲による） | |||||
容量計 |
||||||
| 測定範囲 | 5.0nF ～ 50.0μF(500/1000/2500/5000V) |
4.0nF ～ 1.0μF(10000/12000V) |
||||
| 確度 | ±5%rdg±5dgt | |||||
| 一般仕様 | ||||||
| 適合規格 | IEC 61010-1 CAT IV 600V 汚染度2、IEC 61010-031 IEC 61326-1 IEC 61326-2-1、IEC 61326-2-2、IEC 60529 (IP64)：ケースを閉じた状態 |
|||||
| 使用温湿度範囲 | －10～50℃ 相対湿度85%以下 （外部電源使用時・結露のないこと） 0～40℃ 相対湿度85%以下 （バッテリ使用時・結露のないこと） |
|||||
| 保存温湿度範囲 | －20～60℃ 相対湿度75%以下 （結露のないこと） | |||||
| 電源/使用電池 | AC電源（100 ～ 240V，50/60Hz）/ 充電式電池（鉛蓄電池：12V） ※充電時間：約8時間 | |||||
| 外形寸法 | 330（L）×410（W）×180（D）mm ※本体とハードケース一体型 | |||||
| 質量 | 約9kg（電池含む） | |||||

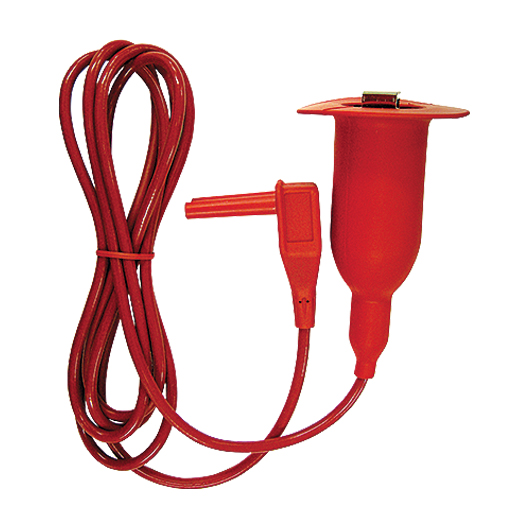

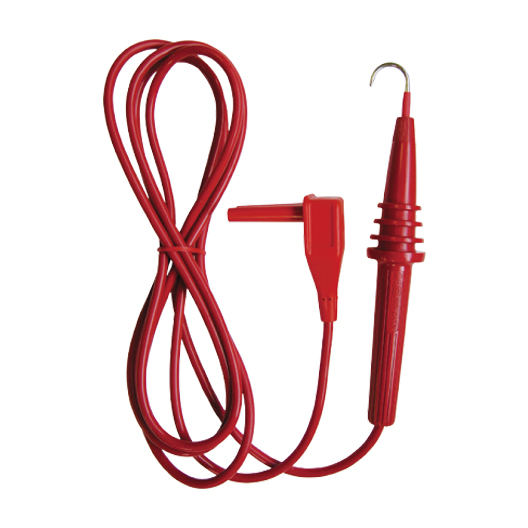

| 本体付属品（本体と同梱） | 7169（電源コード） 7224A（アースコード） 7225A （ガードコード） 7226A （ラインプローブ） 7227A （ワニグチタイプラインプローブ 8029 （ストレートタイプ先端金具） 8212-USB（USBアダプタ） 鉛蓄電池（内蔵）、取扱説明書 |
|||||
KEW Windows for KEW 3128（ソフトウェア）は、こちらからダウンロードできます。
