絶縁抵抗計

KEW 3431

¥32,000(税込¥35,200)

3レンジメガ 一目でわかる見やすいスケール目盛

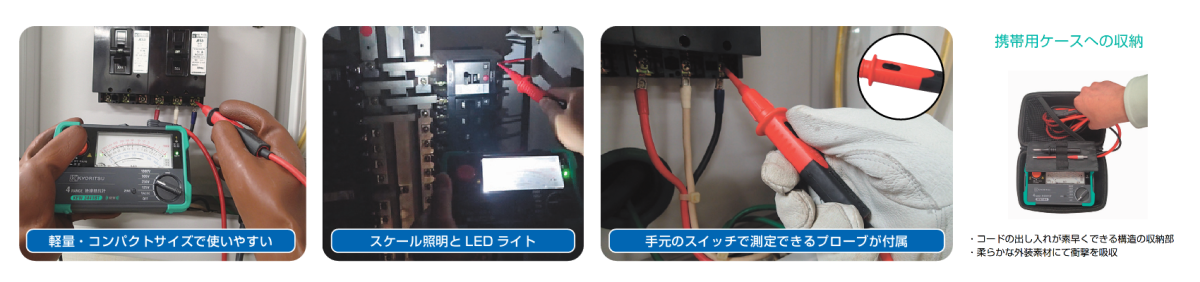

  • 軽量コンパクトサイズで片手で持ったままでの測定が可能
  • 見やすいスケール目盛
  • 抵抗状態をLEDの色で確認(緑:高抵抗、赤:低抵抗)
  • リモートスイッチ付測定プローブ標準付属
  • 直流・交流を自動判別する電圧測定機能
  • 暗所で自動点灯するスケール照明と測定物を照らせるLEDライト
  • 取り出し・収納が簡単な携帯用ケース
  • JIS C 1302:2018に準拠した設計

3D View

動画

製品概要

仕様

絶縁抵抗計
定格測定電圧 250V 500V 1000V
有効最大表示値 200MΩ 2000MΩ
中央表示値 5MΩ  50MΩ
第1有効測定範囲 0.1 ~ 100MΩ  1 ~ 1000MΩ
標準状態における確度*1 指示値の±5%以内
第2有効測定範囲 0及び∞目盛を除く第1有効測定範囲以外の目盛
標準状態における確度*1 指示値の±10%以内
0及び∞目盛の確度 目盛長の0.7%以下
開放回路電圧 定格測定電圧値の1.2倍以下
定格電流 定格測定電圧×1000Ωの値の試験抵抗を接続したとき1.0~1.2mA
短絡電流 1.5mA以下
抵抗状態 LED
緑/赤 判別基準値
0.25MΩ 0.5MΩ 1MΩ
電圧計
測定範囲 AC 0~600V( 45~65Hz)/DC 0~600V
確度 最大目盛値の±5%
一般仕様
適合規格 JIS C 1302:2018準拠、JIS C 1010-1 CAT Ⅲ 600V 保護等級︰IP40
電源/使用電池 単3形乾電池LR6/R6(1.5V)×4
外形寸法 97(L)×156(W)×46(D)mm
質量 約430g(電池含む)
本体付属品(本体と同梱) 7260 (リモートスイッチ付測定プローブ)
7261A(ワニグチコードセット)
9173 (携帯用ケース)
8017A (先端金具・ロング)
9121 (肩掛ベルト)
単3形乾電池LR6×4、取扱説明書
別売オプション 7243A (L型プローブ)
8016 (先端金具・フック)
9186A (本体収納ケース)
9187 (測定コード収納ケース)

*1 標準状態は以下のとおりです。
  周囲温度: 23±5℃
  外部磁界: 地磁気のみ
  相対湿度: 45 ~ 75%
  標電池電圧: 電池有効範囲
  位置: 水平(傾斜角は5°以下)
