接地抵抗計
IP67防水であらゆる環境に適応！
小型コードリールでスピーディーに接地測定

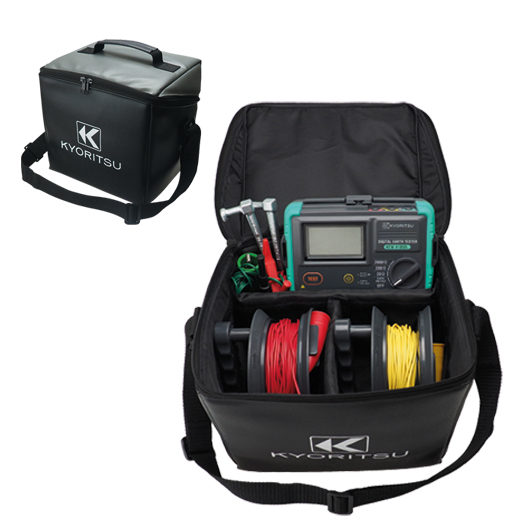

ソフトケースモデル
- 業界最速級の応答速度2秒
- ノイズに強い！地電圧25Vまで測定可能
- 補助接地抵抗の大きな環境でも正確に測定可能
- 10,000回の連続測定を実現
- 精密測定(３極法)によってA~D種の測定が可能
簡易測定(２極法)にも対応
ソフトケース
※ハードケースモデルはこちらをご覧ください。
3D View
動画
How To 動画
製品概要
測定に便利なオプション
| 7241A（精密測定コード） | 8259（端子アダプタ［赤黄緑］） |
|---|---|
接地端子盤での測定に便利な測定コード |
測定コードの断線にも現場で対応可能 |
仕様
| 接地抵抗計 | 20Ω | 200Ω | 2000Ω | ||||
|---|---|---|---|---|---|---|---|
| 測定範囲 | 0.00～20.00Ω | 0.0～200.0Ω | 0～2000Ω | ||||
| 確度*1 | ±1.5%rdg±0.08 Ω*2 | ±1.5%rdg±4dgt | |||||
| 補助接地抵抗の許容範囲*3 | 10kΩ以内 | 50kΩ以内 | 100kΩ以内 | ||||
| コンパレータしきい値 | 10Ω | 100Ω | 500Ω | ||||
| 電圧計 | |||||||
| 測定範囲 | AC0.0～300.0V（45～65Hz） DC±0.0～±300.0V | ||||||
| 確度 | ±1%rdg±4dgt | ||||||
| 適合規格 | IEC 61010-1 CAT Ⅳ 100 V / CAT Ⅲ 150 V / CAT Ⅱ 300 V 汚染度3 IEC 61010-2-030、IEC 61557-1, 5 IEC 60529（IP67）、IEC 61326-1、2-2(EMC) |
||||||
| 使用電池 | 単3形乾電池 LR6/R6(1.5V) × 6 | ||||||
| 外形寸法 | 121(L) × 188(W) × 59(D) mm | ||||||
| 質量 | 約690g (電池含む) | ||||||
| 本体付属品（本体と同梱） | 7267（コードリール＋赤コード20m） 7268（コードリール＋黄コード10m） 7271（精密測定用コード[緑5m]） 7127B（簡易測定プローブ） 8041（補助接地棒[2本1組]215mm(縦)×40mm(横)） 9121（肩掛ベルト） 9190（キャリングバッグ） 単3形乾電池LR6×6、取扱説明書 |
||||||
| 別売オプション | 7266（精密測定用コード 赤20m 黄10m 緑5m） 7269（精密測定用コード[赤20m]） 7270（精密測定用コード[黄10m]） 7241A（精密測定用コード[赤黄緑1.5m]） 8259（端子アダプタ[3個セット]） 9191（ハードケース） |
||||||
*1 精密測定の場合、補助接地抵抗は100Ω±5%以下の条件
*2 簡易測定、または別売オプション7241Aを使用の際は、確度に±0.10Ω加算
*3 許容範囲内の確度は±5%rdg ±10dgt
